Nerezová ocel 1.4401.

broušeno a leštěno nebo matně pískováno.

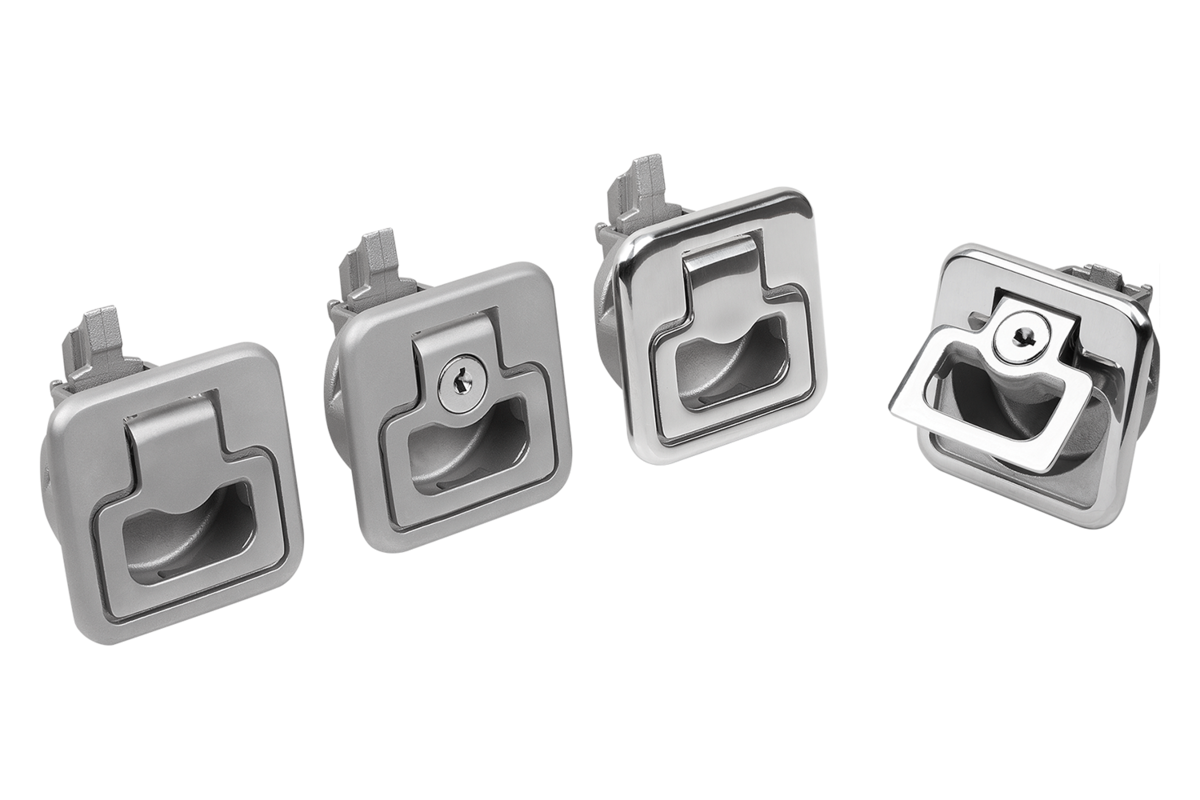

Díky zapuštěnému úchytu jsou tyto západkové uzávěry určeny pro zapuštěnou instalaci do dveří, klapek a krytů.
K dispozici ve dvou různých velikostech pro různé tloušťky křídel dveří. Další zabezpečení prostřednictvím uzamykatelných variant. K zavírání se používá jeden klíč, každý zámek lze otevřít stejným klíčem.
Předpjatý úchyt zabraňuje klepání.

Max. krouticí moment pro dotažení šroubů: 2,4 Nm.

Provedení A: zamykatelné
Provedení B: nezamykatelné

Tahem za úchyt se zámek uvede do otevřené polohy a dveře lze otevřít. Zamykání se automaticky zajistí přitisknutím dveří. Uzávěr lze ovládat i ze zadní strany.

- Automobilový průmysl
- Konstrukce strojů
- Výroba člunů a lodí
- Letectví a kosmonautika
- Nábytkářský průmysl
- Obytné vozy a karavany
- Lékařská technika

1. Montážní výřez zhotovte podle náčrtku.
2. Umístění montážního úhelníku.
3. Upevnění ze zadní strany pomocí montážních dílů.

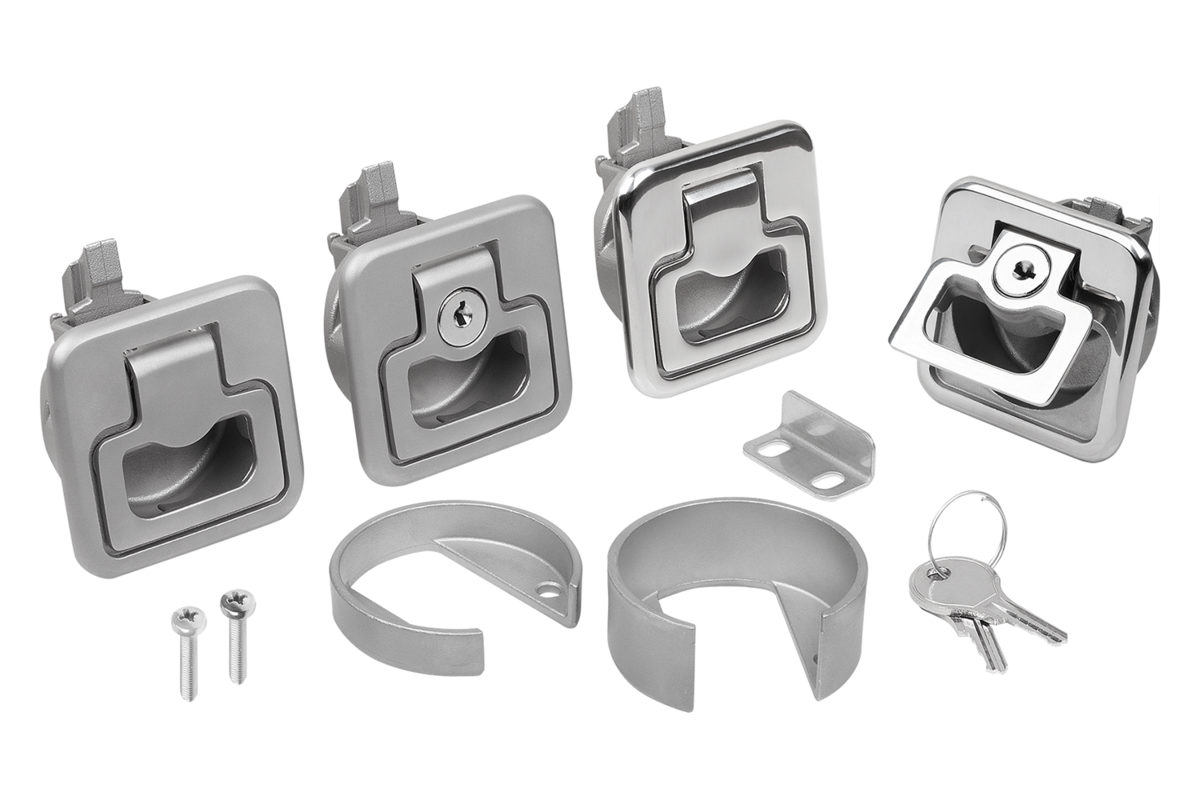

Montážní držák a k němu náležející šrouby (M4) a montážní úhelník nejsou součástí dodávky.
Zamykatelné západkové uzávěry se dodávají vždy se 2 klíči. Šrouby (M5) pro montážní úhelník nejsou součástí dodávky.

1) Křídlo dveří
2) Rám
3) Úchyt
4) Montážní úhelník
5) Výška montážního držáku (viz tabulka H7)
6) Montážní výřez
