Sortiment z nerezové oceli v provedení Hygienic DESIGN a Hygienic USIT® |
|
Výrobky z nerezové oceli řady NOVOnox hygienic jsou určeny pro potravinářský, farmaceutický, chemický a pro balicí průmysl. Společnost KIPP zaručuje zástupcům těchto sektorů podporu dodavatele kompletního sortimentu a odborné kompetence výrobce. Všechny výrobky odpovídají požadavkům kvality firmy KIPP a budou dodány ve stanoveném termínu z německého logistického centra.
Různorodá paleta výrobků, vysoká kompetence servisu a konstantní schopnost dodávky – integrace řady produktů NOVOnox hygienic tvoří značnou přidanou hodnotu. |
|
|
|
|
Sdružení European Hygienic Engineering & Design Group (EHEDG) bylo založeno v roce 1989.
Organizace sdružuje osoby které jsou činné v oblastech výroby přístrojů, potravinářském průmyslu, dodavatelů potravinářského průmyslu, výzkumných ústavů a univerzit, zdravotních úřadů a vladních organizací.
|
| Cílem sdružení EHEDG je stálé zlepšování ve všech oblastech potravinářského průmyslu se zaměřením na hygienickou techniku a design. |
Společnost HEINRICH KIPP WERK se považuje za člena zodpovědného za realizaci těchto požadavků EHEDG. Pokyny k důležitým standardům Hygienic Design se předávají sdružením EHEDG v souladu s legislativou jednotlivým členům.
|
|
|
|
Pojem „Hygienic DESIGN“ zastupuje standardizované předpisy designu příslušných součástí stroje nebo prvků stroje. Takto vykazují například normované a ovládací prvky podle Hygienic DESIGN hladké povrchy, aby bylo možné lehce a rychle očistit povrchy od zárodků. zbytků produktu a nečistot. Vedle povrchů jsou dodatečně poloměry, přechody a zkosení koncipovány tak, aby se na nich neusazovaly nečistoty a aby bylo možné je trvale udržovat v čistotě.
Kromě toho zabraňuje velmi vysoká kvalita nerezové oceli usazování zbytků produktu a čistidel. Bez zářezů, zalomení, prohlubní a mrtvých prostorů – komponenty z nerezové oceli (A4) podle Hygienic DESIGN nemají žádné plochy pro ulpývání usazenin a jsou dobře využitelné v oblasti mechanického zpracování nebo procesů čištění.
|
|
|
|
Křídlová matice úzká a široká v Hygienic DESIGN
|
|
Šroub s kulovou hlavou v provedení Hygienic DESIGN
- Optimální spojovací prvky k upevnění krycích plechů a krytů z plexiskla
- Pohon se provádí přes dvojhran pomocí otevřeného klíče
|
K výrobku |
|
|

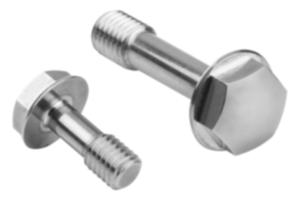

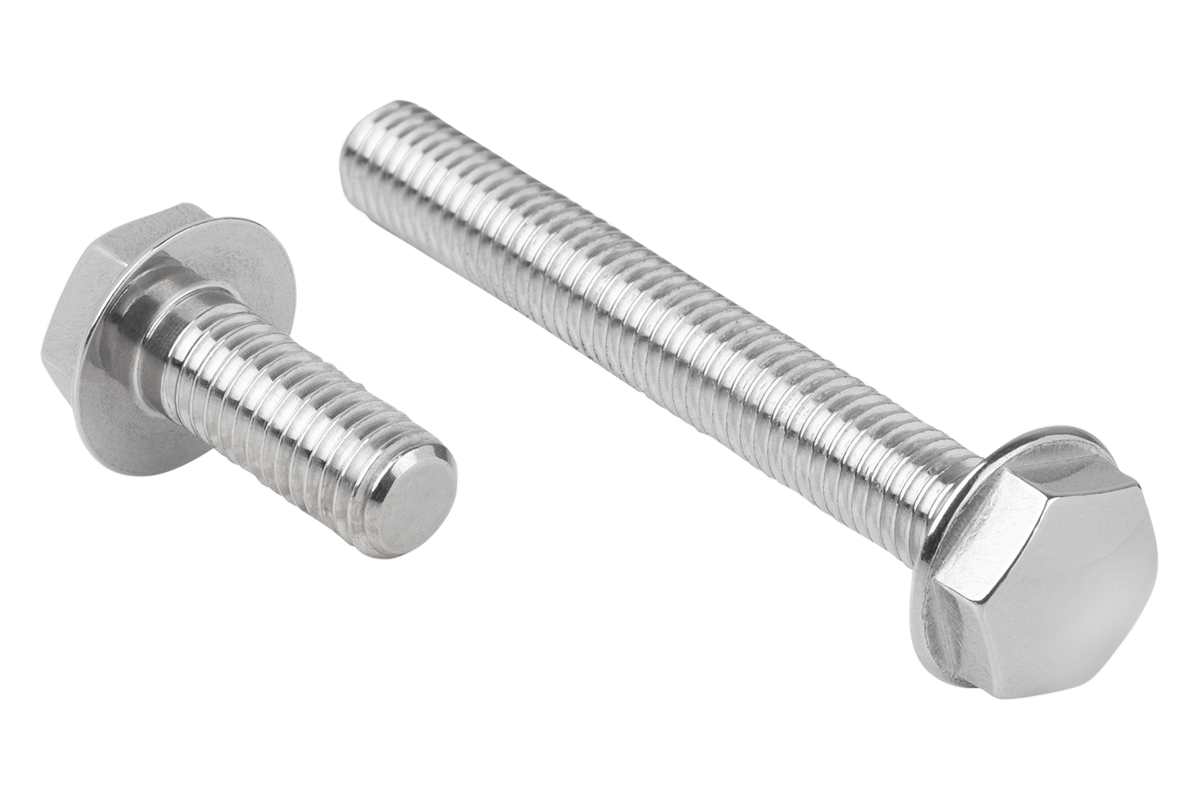

Šestihranné šrouby s tenkým dříkem
v provedení Hygienic DESIGN |
|
- Ve spojení s pojistným prvkem zajištěno proti neúmyslné ztrátě
- Samočinné opětovné vytočení je v ručním provozu vyloučeno
|
K výrobku |
|
|
|

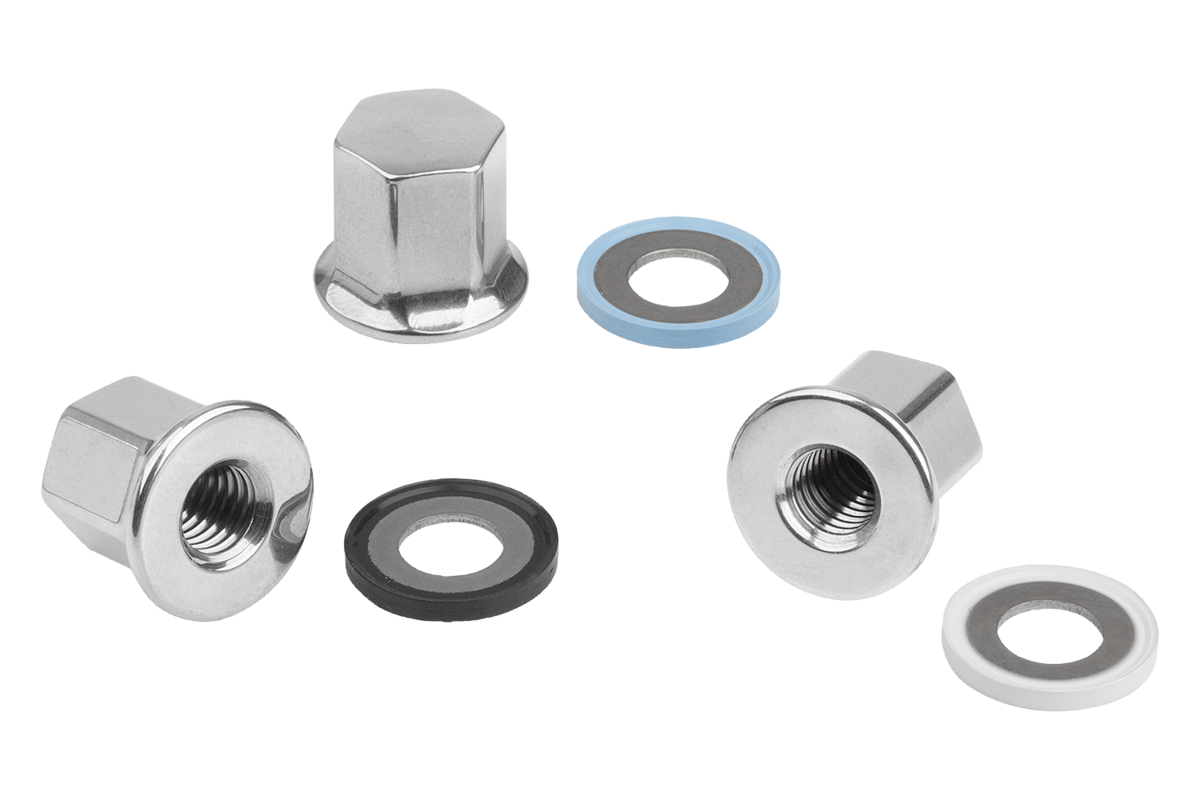

Uzavřená matice, kompaktní v provedení Hygienic DESIGN
- Leštěný povrch uzavřené matice
- Celková výška je zvolena nízká, aby případné rušivé obrysy byly co nejmenší
|
K výrobku |
|
|

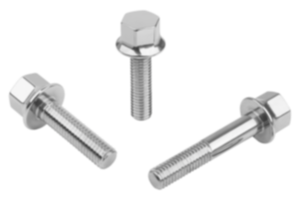

Zatímco se pojem „Hygienic DESIGN“ v první řadě vztahuje na příslušné předpisy tvaru strojních dilů, jedná se u výrobků „Hygienic USIT®“ o značkou chráněné, patentované nerezové komponenty (A4).
Šroubové spoje při výrobě procesní techniky musí být absolutně těsné, s možností snadného čištění. Je třeba se vyhnout mrtvým prostorům, ve kterých se mohou nepozorovaně usadit zbytky nebo čisticí tekutiny. Tyto jsou pak úrodnou půdou pro zárodky a bakterie. Kontaminace je často pak jen otázkou času.
|
|
|
|
Hygienic USIT® od společnosti Freudenberg Sealing Technologies tento problém vyřeší. Nová obyčejná podložka se speciálně modifikovaným šroubovacím systémem NOVOnox hygienic: |
|
- Nečistoty jsou odpuzovány z povrchu
- Nic se neusazuje
- Nemohou se tvořit žádné zárodky |
| Hygienic USIT® je nová převratná těsnicí a spojovací technika z litiny. Hlavy šroubů, matice, podložky a dříky šroubů jsou vzájemně optimálně sladěné a tvoří systémovou jednotku. Povrch leštěný do vysokého lesku, zaoblení, zkosení a přechody tvarů jsou bez mrtvého prostoru a zaručují tak snadné čištění. Komponenty z nerezové oceli (A4) zaručují nejvyšší hygienické požadavky a odpovídají v plném rozsahu požadavkům normy EHEDG. |
Těsnicí kroužek tvořený kovovým plochým těsněním s navulkanizovaným těsnicím lemem tvoří klíčový prvek Hygienic USIT®. Lichoběžníkový obrys těsnicího lemu a vyleštěný dosedací nákružek šroubu tvarově utěsňují místo šroubu. I po opakovaném utahování a povolování zůstávají vlastnosti těsnění konstantní. Důvod: Při otáčení šroubu je dráha zašroubování mechanicky omezena kovovým kotoučem. Nadměrné namáhání těsnění je tím vyloučeno. Spolu s leštěnými povrchy a vystředěným uložením u dříku šroubu jsou poloha a deformace těsnění téměř 100% reprodukovatelné.

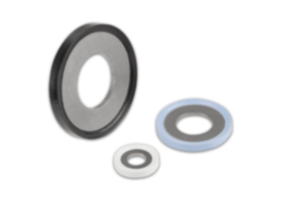

V závislosti na oblasti použití jsou těsnicí podložky a obyčejné podložky k dostání v různých provedeních:
|
70 EPDM 291 – černé
- Použití převážně v procesním a nápojovém průmyslu a také v mlékárnách.
70 EPDM 253815 – bílé
- Převážně v oblasti lékařské techniky a ve farmaceutickém průmyslu
75 FLUOROPRENE® XP 45 – modré
- Pro speciální požadavky, jako jsou média s vysokým obsahem tuku, agresivní média a velmi vysoké teploty, které se mohou vyskytovat např. při čištění zařízení |
|
|

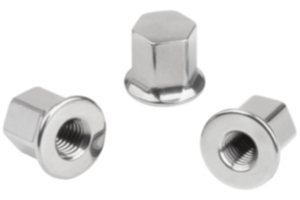

Výrobky Hygienic USIT® v přehledu
|
|
|
|
