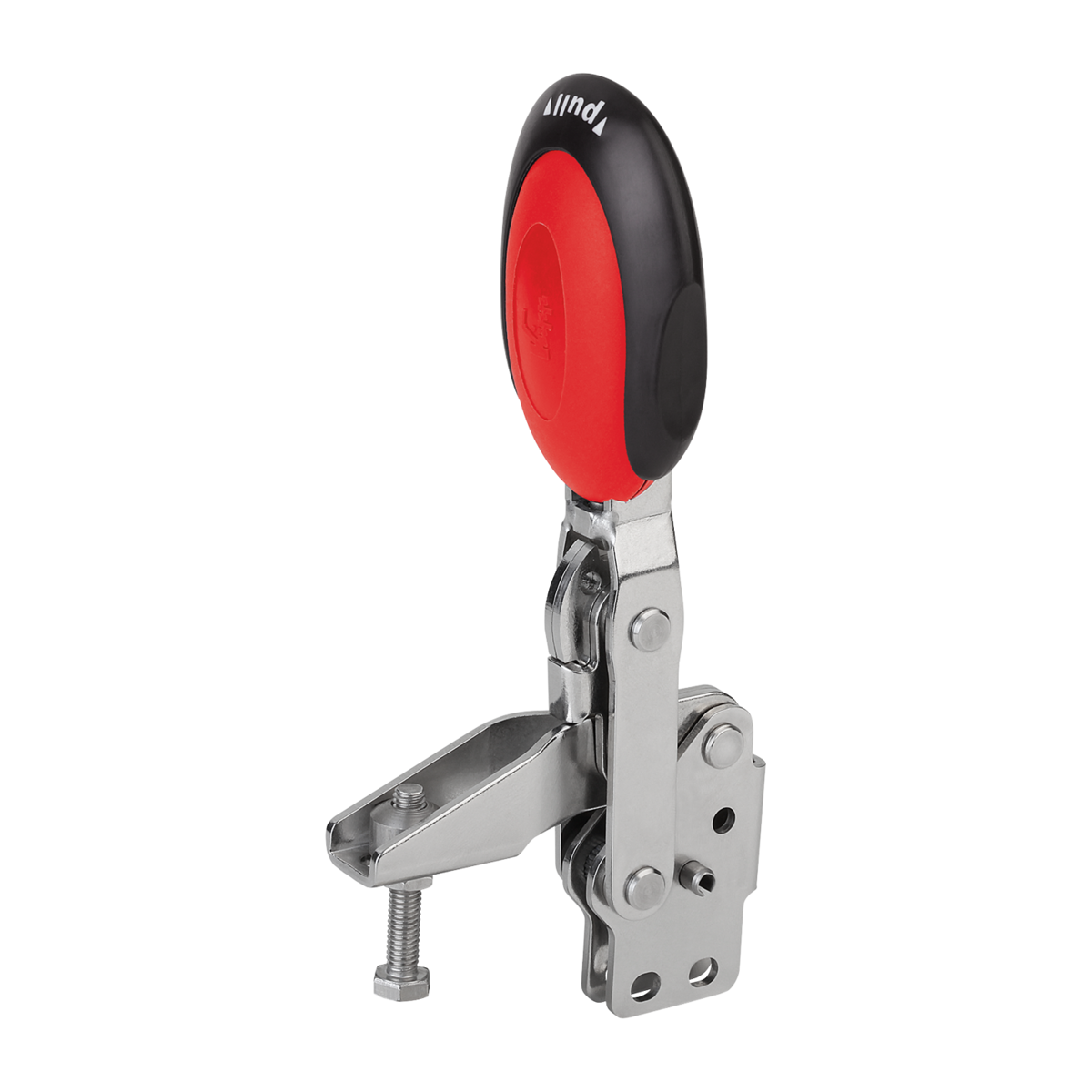

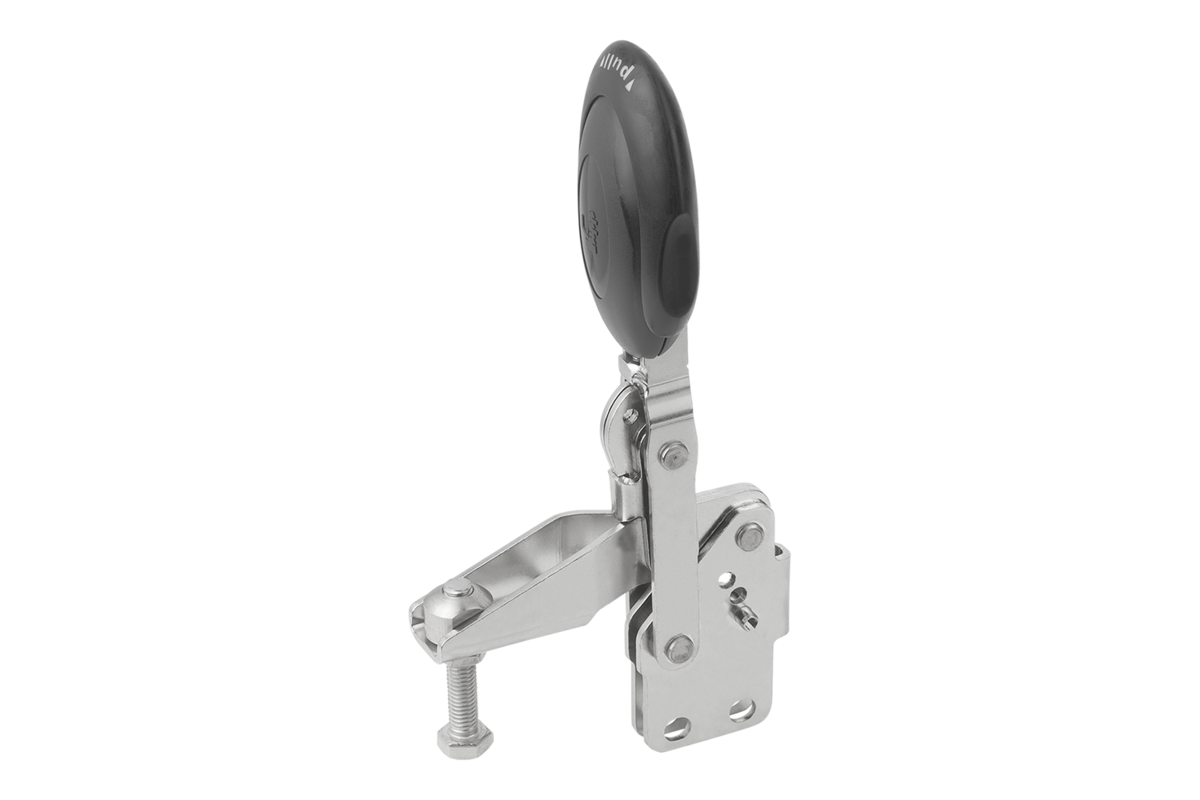

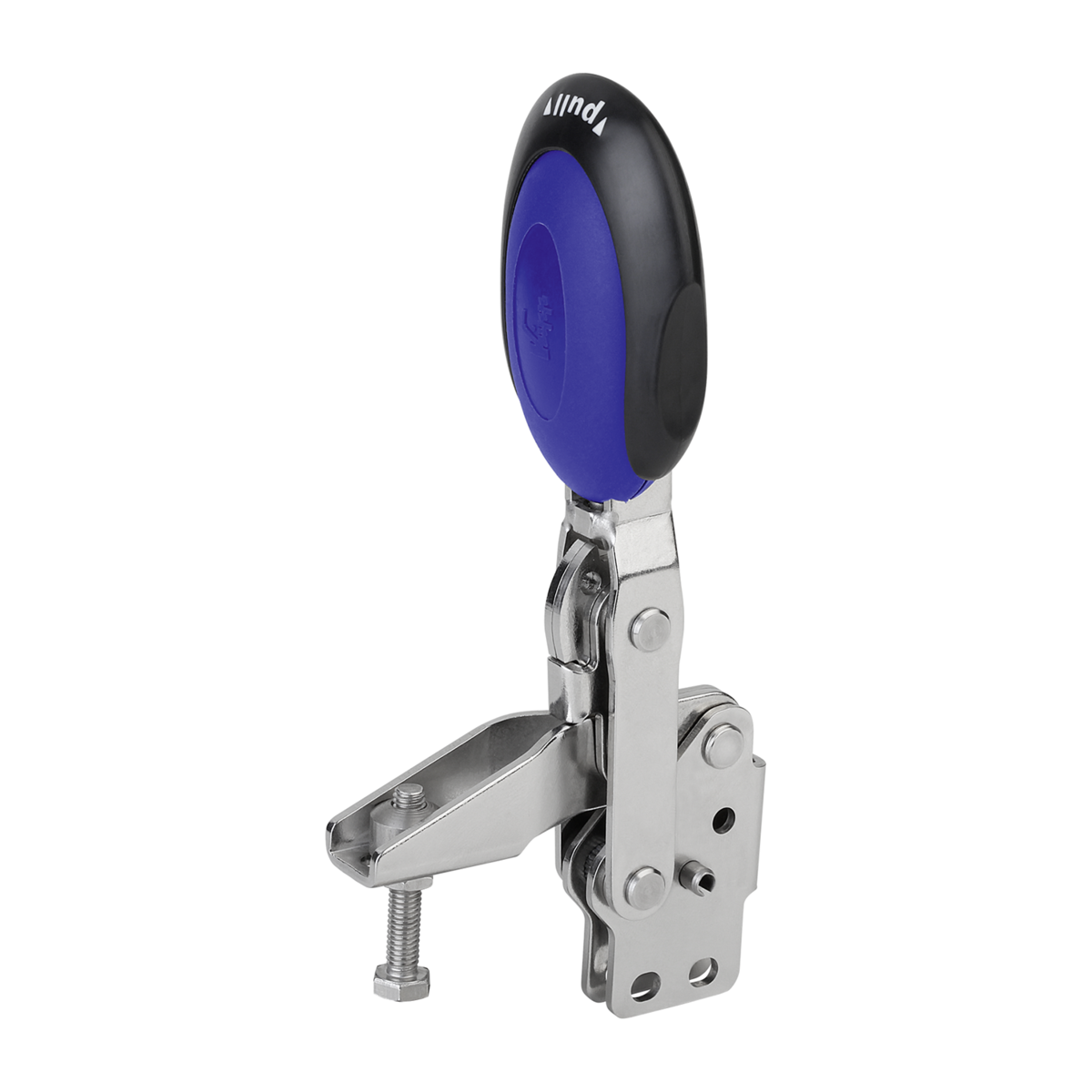

Rychloupínač, antistatický, vertikální se svislou patkou a nastavitelným přítlačným šroubem
K0663

Rychloupínač, antistatický, vertikální se svislou patkou a...

zpět

Popis zboží/obrázky produktu

PopisMateriál:Ocel.
Úchyt z polyamidu.
Provedení: Nitrocementováno a černě oxidováno.
Úchopový prvek, grafitově černý.
Upozornění:Bezúdržbová, vysoce kvalitní kloubová pouzdra.
Udržitelná, konstantní síla při otevírání a zavírání.
Optimální stabilita je dosahována kuželovým upínacím ramenem profilu U.
Použití:Citlivé elektrické, resp. elektronické součásti, komponenty a přístroje (konstrukční prvky citlivé na ESD) se mohou na základě elektrostatického výboje v blízkém okolí (electrostatic discharge = ESD) poškodit nebo dokonce zničit.
Elektrostatický výboj může být způsoben osobami nebo manipulací s konstrukčními prvky citlivými na ESD (např. při výrobě, montáži, přepravě skladování atd.).
Aby se zabránilo elektrostatickému výboji, jsou v prostředí s elektronikou požadovány výrobky se schopností elektrického vybíjení, které odpovídají DIN EN 61340-5-1.
Tyto výrobky jsou použitelné pro aplikace ESD, resp. ochranné zóny ESD (EPA) podle DIN EN 61340-5-1.
Přednosti:- Vyrobeno ze speciálního plastu s elektrickou vybíjecí schopností
- K ochraně citlivých, elektrických či elektronických dílů, komponent a přístrojů
- Rychloupínače (pneumatické rychloupínače, pákové upínače) slouží jako montážní přípravek a přidržovací zařízení
- Ergonomický a uživatelsky příjemný úchyt
Bezpečnost:Tyto výrobky ESD jsou použitelné i pro přístroje, komponenty a ochranné systémy v oblastech s nebezpečím výbuchu.
Při použití těchto výrobků ESD se zabraňuje vzniku elektrostatického jiskrového výboje a tím možnému vznícení plynů a prachu, které mohou v uzavřených prostorách vést k výbuchu.
Na ochranu osob, které působí v úsecích, kde hrozí výbuch, musí výrobci zařízení a provozovatelé uplatňovat a splňovat směrnice ATEX.
Tyto výrobky ESD jsou z hlediska elektrické vybíjecí schopnosti zkoušené úřadem technické kontroly TÜV Süd.

Cílové skupiny:
Výrobci přístrojů, kteří musí splňovat směrnici o výrobcích ATEX 2014/34/EU.
Provozovatelé, kteří musí splňovat provozní směrnici ATEX 1999/92/ES.
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list K0663 Rychloupínač, antistatický, vertikální se svislou patkou a nastavitelným přítlačným šroubem 362 kB
 Technické informace ESD 209 kB

Výkresy

Rychloupínač, antistatický, vertikální se svislou patkou a nastavitelným přítlačným šroubem

Výběr/filtr zboží

Objednací čísloÚhel rozevření
přídržného ramena
poloha 1
Úhel rozevření
přídržného ramena
poloha 2
Úhel rozevření
přídržného ramena
bez dorazu
Úhel rozevření
držadla
poloha 1
Úhel rozevření
držadla
poloha 2
CADPřís.CenaObjednat
K0663.005024100°-129°64°- 490,20 CZK
K0663.00602456°83°141°46°56° 728,16 CZK
K0663.00802413°93°158°26°61° 1 018,45 CZK
Objednací čísloRuční
síla
FH N
Přídržná
síla
F1 N
Přídržná
síla
F2 N
Upínací
síla
F3 N
Upínací
síla
F4 N
CADPřís.CenaObjednat
K0663.0050241007501050620750 490,20 CZK
K0663.006024160135016509201050 728,16 CZK
K0663.008024190200028009401350 1 018,45 CZK
Objednací čísloDěrová
šablona
MA

A1A2A3A4BB1B2B3B6CC2DHLL1CADPřís.CenaObjednat
K0663.0050242M5x2516254,51418,14,113,29,222,529,85,54,5119,265,635 490,20 CZK
K0663.0060243M6x351429712-10,25,217,512,543,537,65,55,516986,553 728,16 CZK
K0663.0080243M8x452139919-10,25,220,615,641,5496,56,5200,410762 1 018,45 CZK
