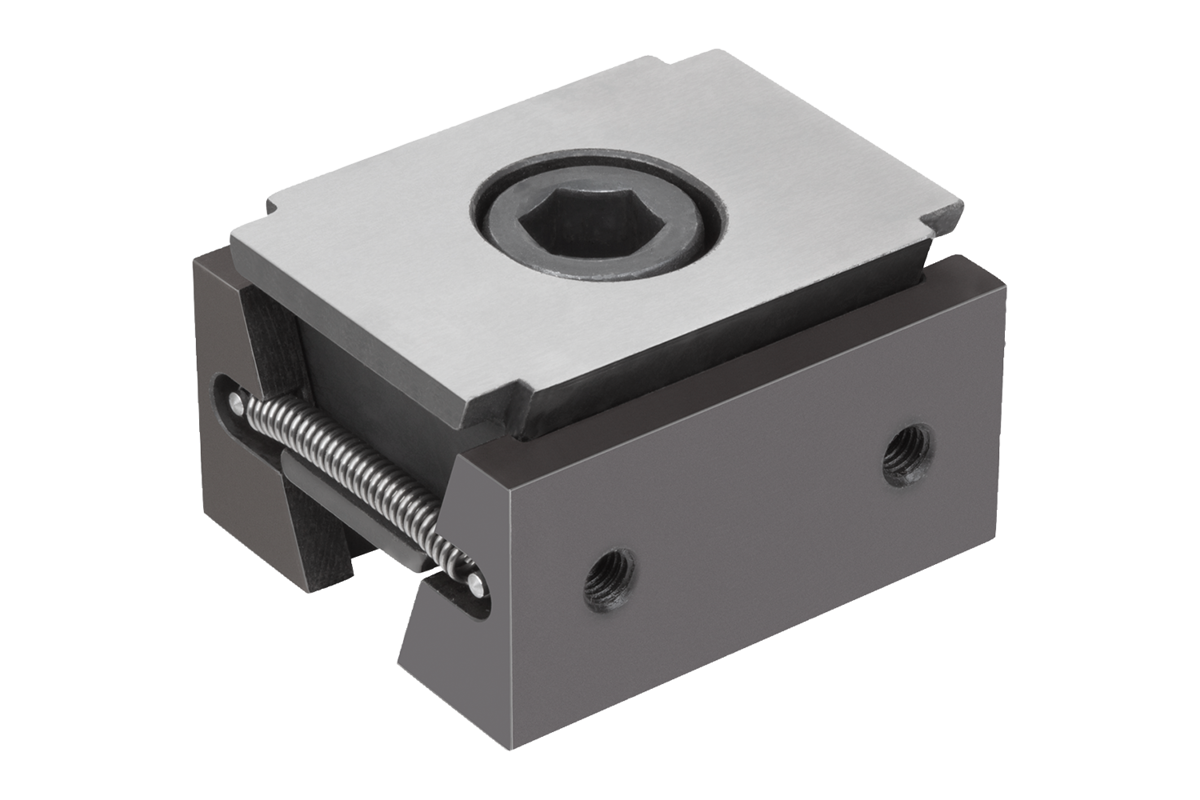

Klínové upínače jsou díky své kompaktní konstrukci vhodné zejména pro horizontální a vertikální vícenásobná upnutí.
Zásluhou klínových ploch lze dosahovat velkých upínacích sil.
Volitelně lze klínové upínače použít ve spojení s upínací lištou nebo v otvorech se závitem resp. v T-drážce pro upnutí.
Zašroubováváním upínacího šroubu se oba upínací segmenty pohybují do vnější strany a tlačí obrobky proti pevným dorazovým čelistem obráběcího přípravku.
Díky podélnému otvoru ve dvojitém klínu lze klínové svorky posunout resp. kompenzovat tolerance.
Dráha posuvu: M12 = ±1,0 mm, M16 = ±1,5 mm.

Dvojitý klín a upínací segmenty z zušlechtěné cementaní oceli.

Dvojitý klín a upínací segmenty kalené, fosfátované.

Pomocí dvou otvorů pro přišroubování na upínacích plochách lze namontovat další opěrné lišty pro optimální hloubku upnutí obrobku.

Klínový upínač.
Upevňovací šroub.
