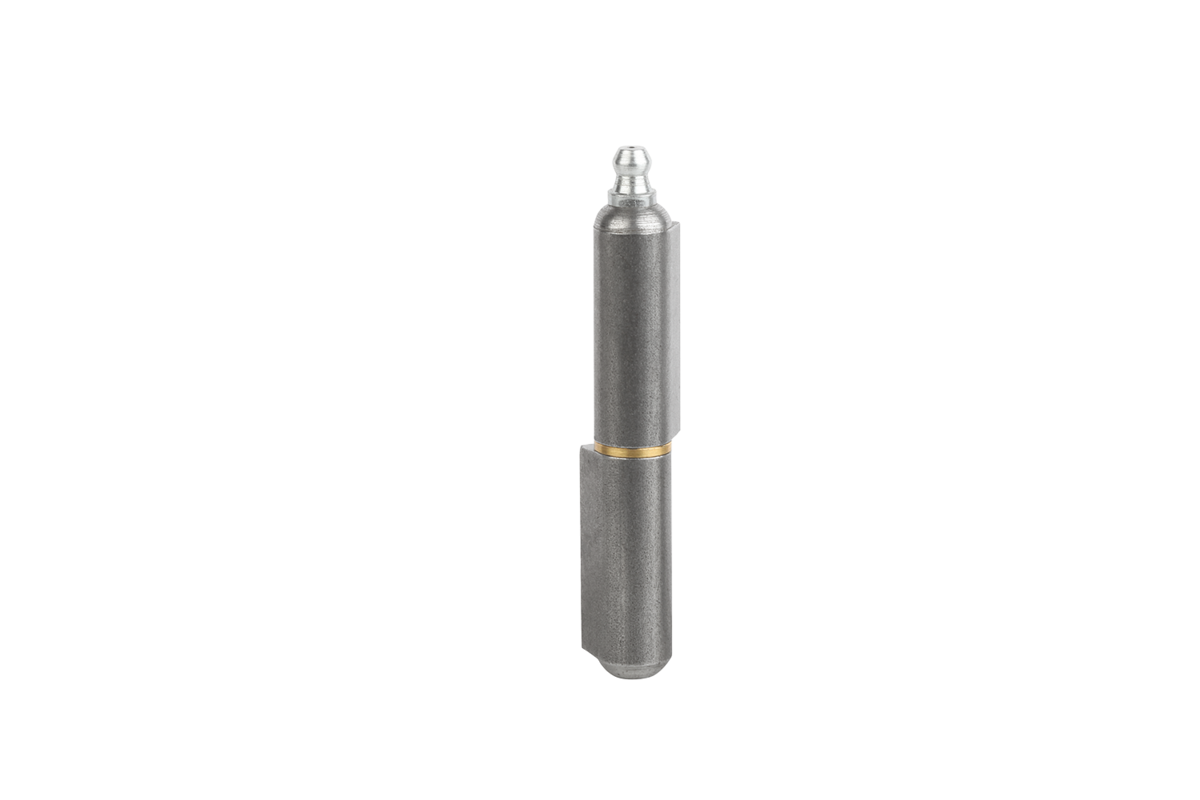

- Pohyblivé vzájemné spojení dvou pevných komponent
- Oblasti použití: strojírenství, nábytkářství, dveře, klapky, kryty
- Materiál: svařitelná profilová ocel
- Lze mazat pomocí maznic
Popis
Materiál
Závěs z oceli.
Vložená podložka z mosazi.
Osa z oceli nebo mosazi.
Vložená podložka z mosazi.
Osa z oceli nebo mosazi.
Provedení
Maznička podle DIN 71412-D z pozinkované oceli.
Ocelové části bez povrchové úpravy.
Ocelové části bez povrchové úpravy.
Upozornění
Závěsy jsou ze svařitelné profilové oceli.
V dolní polovině závěsu je pevně uložený kolík.
Kvalita oceli svarů a nosníků, na kterých jsou připevněné závěsy, musí být nejméně stejná nebo lepší:
S235JR+AR podle EN 10025-2:2004–10
DIN 8563 část 3 nebo Fe E 235 podle SIA 161
V dolní polovině závěsu je pevně uložený kolík.
Kvalita oceli svarů a nosníků, na kterých jsou připevněné závěsy, musí být nejméně stejná nebo lepší:
S235JR+AR podle EN 10025-2:2004–10
DIN 8563 část 3 nebo Fe E 235 podle SIA 161
