Materiál
Kotouč s rýhováním z oceli k zušlechtění.
Rýhovaný kroužek, kalený a eloxovaný.
Rýhovaný kroužek, kalený a eloxovaný.
Provedení
Excentrický šroub kaleno na 10.9 a brynýrováno.
Kotouč s rýhováním kaleno a eloxováno.
Kotouč s rýhováním kaleno a eloxováno.
Zobrazit více
Zobrazit méně
Popis
Materiál
Kotouč s rýhováním z oceli k zušlechtění.
Rýhovaný kroužek, kalený a eloxovaný.
Rýhovaný kroužek, kalený a eloxovaný.
Provedení
Excentrický šroub kaleno na 10.9 a brynýrováno.
Kotouč s rýhováním kaleno a eloxováno.
Kotouč s rýhováním kaleno a eloxováno.
Upozornění
Tvrzený kotouč se zářezy je vhodný pro upínání polotovarů (odřezky, odlitky a výkovky).
Nejsou určeny k upínání tvrzeného materiálu při uvedeném krouticím momentu.
Pro upínání se doporučuje otáčení ve směru hodinových ručiček. Vnitřní šestihran šroubu by měl být po utažení vpravo. (Zašroubujte excentrický šroub až na doraz a poté jej otočte o jednu otáčku zpět).

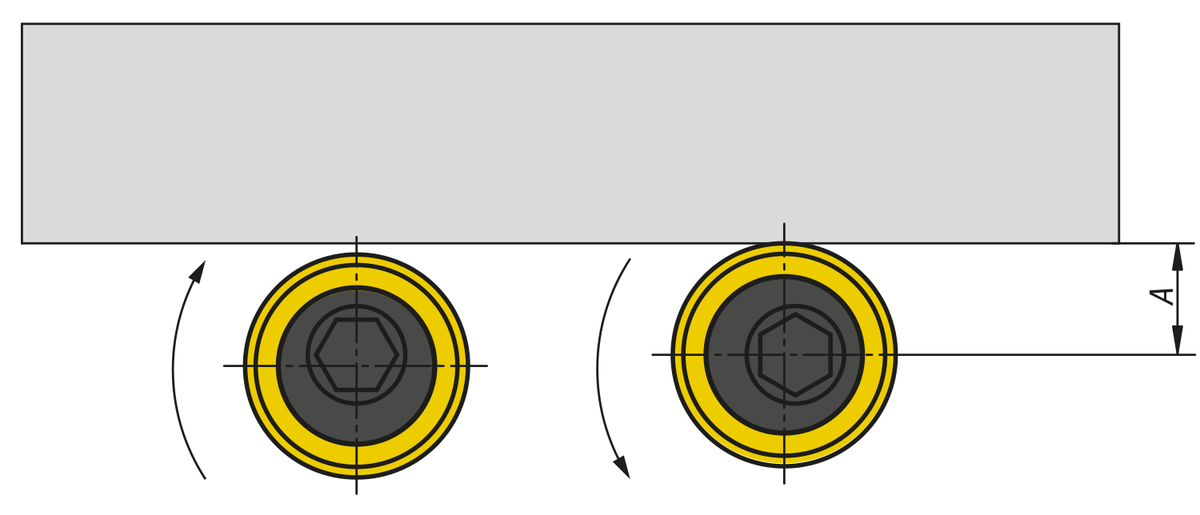

”A” = vzdálenost od obrobku ke středu závitu (upínací šroub).
Nejsou určeny k upínání tvrzeného materiálu při uvedeném krouticím momentu.
Pro upínání se doporučuje otáčení ve směru hodinových ručiček. Vnitřní šestihran šroubu by měl být po utažení vpravo. (Zašroubujte excentrický šroub až na doraz a poté jej otočte o jednu otáčku zpět).
”A” = vzdálenost od obrobku ke středu závitu (upínací šroub).
Na vyžádání
Náhradní šrouby pro upínací excentrické šrouby K1969.
Clamping force

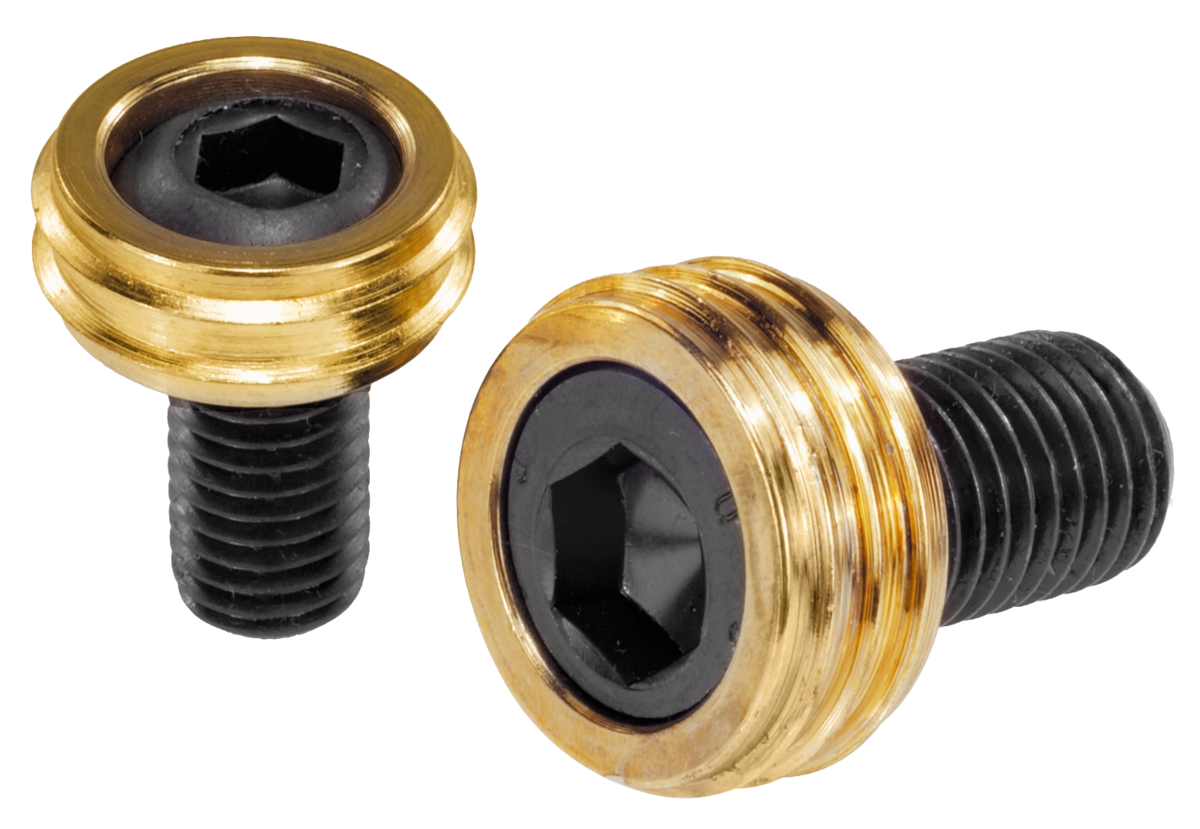

Excentrické upínací šrouby s rýhovanými kroužky
Princip funkce
Postup upínání:
1. Našroubujte excentrický šroub až na doraz.
2. Potom otočte excentrický šroub o jednu otáčku zpět.
3. Vložte obrobek.
4. Chcete-li obrobek upnout, otočte excentrickým šroubem ve směru hodinových ručiček.
(Vnitřní šestihran excentrického šroubu by měl být po utažení vpravo).
1. Našroubujte excentrický šroub až na doraz.
2. Potom otočte excentrický šroub o jednu otáčku zpět.
3. Vložte obrobek.
4. Chcete-li obrobek upnout, otočte excentrickým šroubem ve směru hodinových ručiček.
(Vnitřní šestihran excentrického šroubu by měl být po utažení vpravo).
