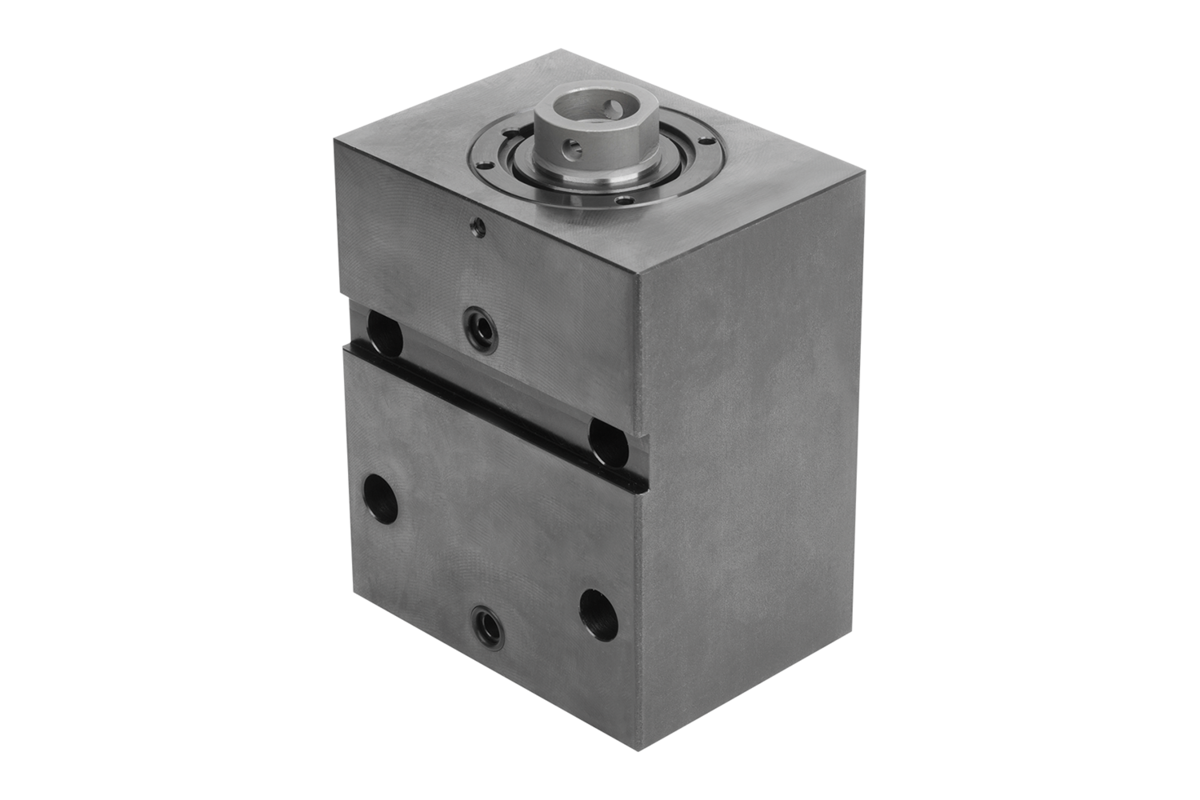

Blokové válce s pístní tyčí, s vnitřním závitem se ideálně hodí pro upínání v případech, kdy jsou zapotřebí krátké zdvihy s velkými silami. Blokové válce lze použít jako tlačné nebo tažné válce. Do pístnic lze pomocí vnitřních závitů našroubovat různé tlačné prvky. Blokové válce zajišťují vysoký provozní tlak a díky svému kompaktnímu krychlovému tvaru pouzdra se snadno upevňují pomocí šroubů s válcovou hlavou. V blokových válcích je standardně instalováno dvojité hydraulické těsnění. Tím jsou vytvořeny na straně těsnění okolo pístní tyče technické předpoklady pro trvalý provoz s minimální netěsností. V blokových válcích jsou standardně namontovány kovové stěrače, které zabraňují vnikání třísek.

Pouzdro a píst z oceli.
Těsnění z NBR.

Těleso brynýrované.
Píst kalený.

Je třeba zabránit působení příčných sil na blokové válce.

Pokud je blokový válec našroubován příčně k ose válce, doporučuje se dodatečné podepření blokového válce. Pokud se blokový válec používá jako tlačný válec, měla by být podpěra na straně dna válce; používá-li se jako tažný válec, měla by být na straně pístní tyče.
Je třeba dodržet přípustné dynamické zatížení při předsunutém zdvihu pístu.
U jednočinných blokových válců je zapotřebí ventilační přípojka.

Je třeba zabránit vniknutí řezných a chladicích kapalin do válce.

Tlačné prvky nejsou součástí dodávky.

Respektujte bezpečnostní pokyny.

- Závitová spojka.
- Přírubový spoj s O-kroužkem.

Max. provozní tlak: 500 bar.

Viz montážní obrys.

- Integrovaný kovový stěrač.
- Mnohostranné možnosti upevnění.
- Velký rozsah zdvihu.
- Velké rozsahy síly.
- Montážní rozměry.
- Použití dvojitého hydraulického těsnění.

2 ks O-kroužek (u způsobu funkce přírubový spoj s O-kroužkem).

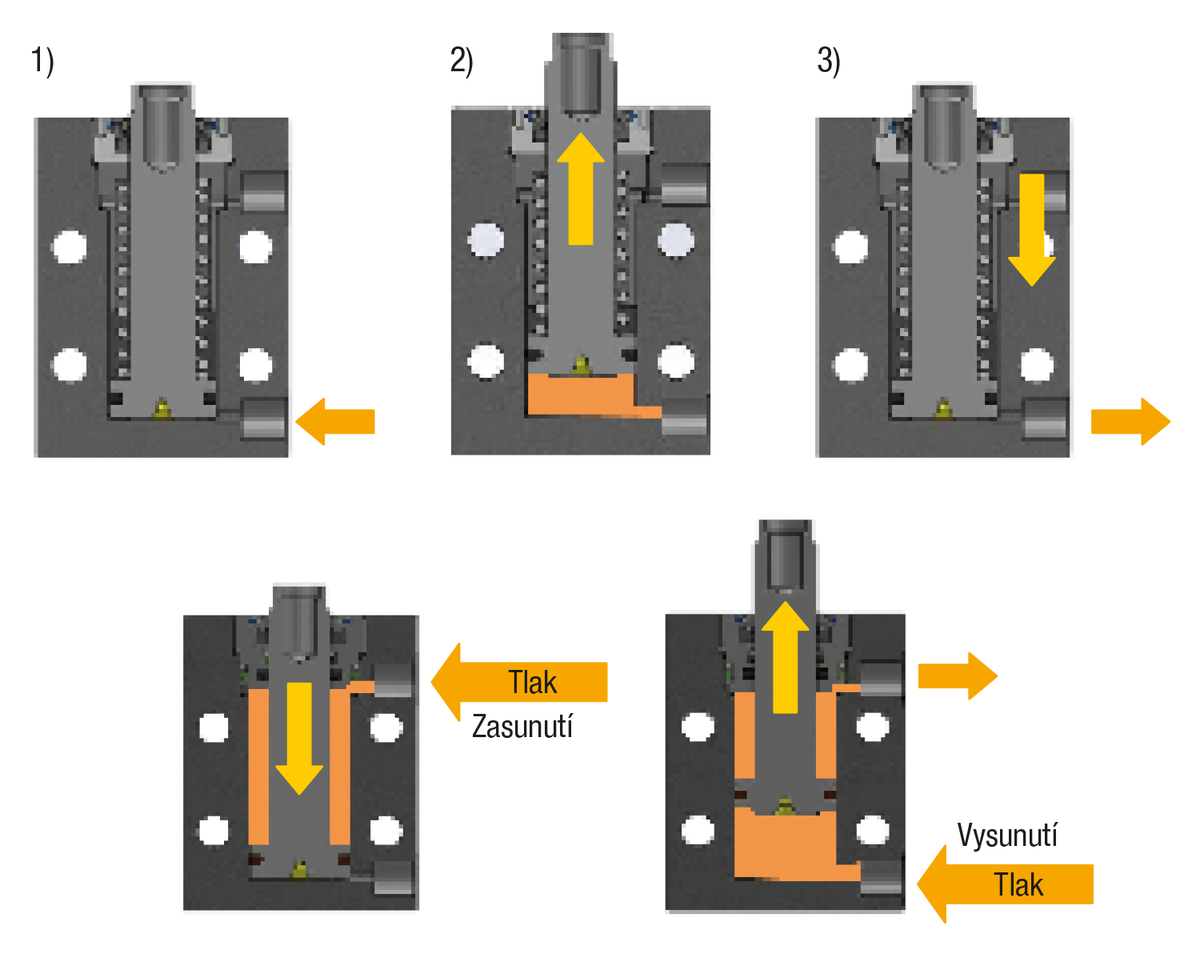

Provedení A: podélný a příčný otvor, závitový spoj
Provedení B: na straně dna válce, prostřední otvor, přírubový spoj s O-kroužkem
Provedení C: na širší straně, přírubový spoj s O-kroužkem

1) Montážní obrys

- Opěrné čepy K0307.
- Výkyvné opěrky K0282, K0302, K1164, K0287, K0288.
- Opěrné kameny ve tvaru šestihranu K0386.
