- Velké dráhy přestavení
- Vhodné pro upínání polotovarů
- Samovystředění
- Těleso kalené
- Malá konstrukční výška
Popis
Materiál
Těleso 1.2842.
Kuličky a šestihrany 1.4112.
Tažná pružina 1.4310.
Kuličky a šestihrany 1.4112.
Tažná pružina 1.4310.
Provedení
Těleso, kalené a brynýrované.
Kuličky a šestihrany, kalené a broušené.
Kuličky a šestihrany, kalené a broušené.
Upozornění
Provedení B: S šestihranem pro stěny otvorů s citlivým povrchem.
Technické údaje
Přesnost při opakování ±0,025
Přesnost vystředěného běhu ±0,05
Přesnost vystředěného běhu ±0,05
Použití
Obrobky ve stanovených dírách autocentricky polohovat zevnitř ven a upnout.
Přednosti
- Přesné samostředění.
- Tvarově stálé upnutí.
- Velké dráhy nastavení.
- Nízká vestavní výška.
- Tvarově stálé upnutí.
- Velké dráhy nastavení.
- Nízká vestavní výška.
Odkaz na výkres

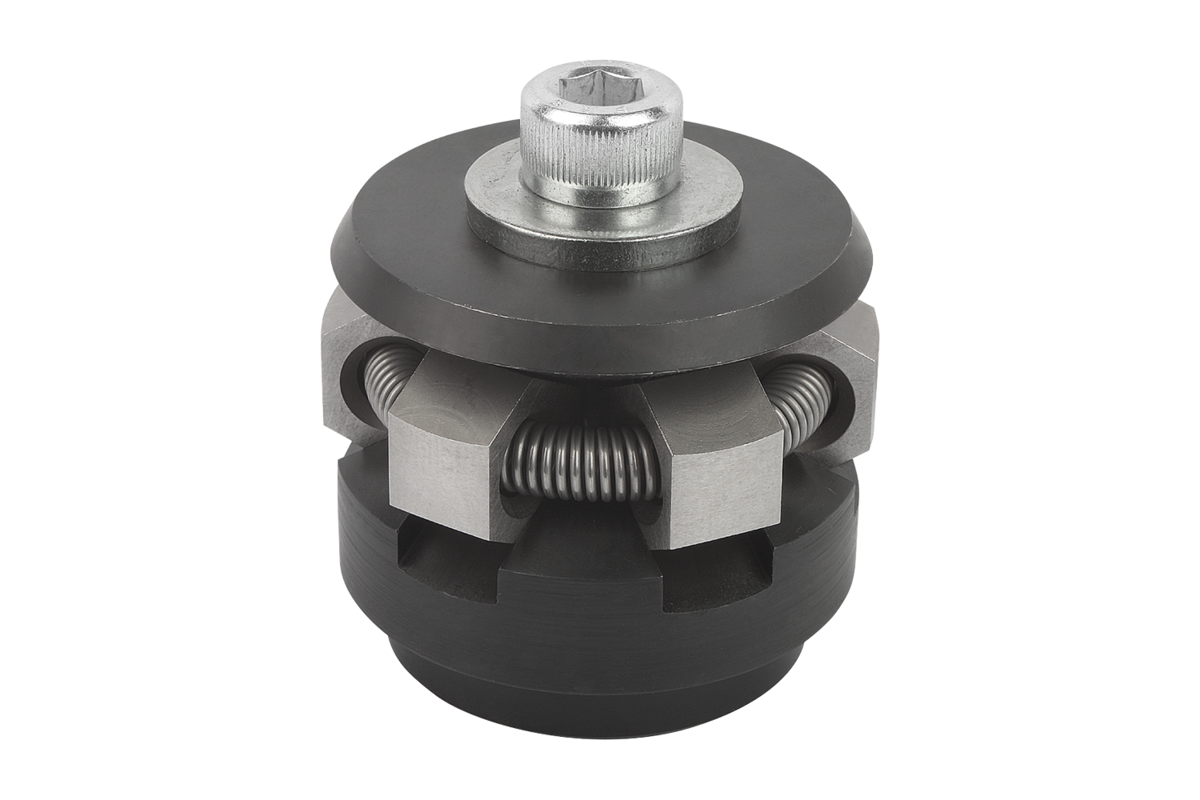

Provedení A:

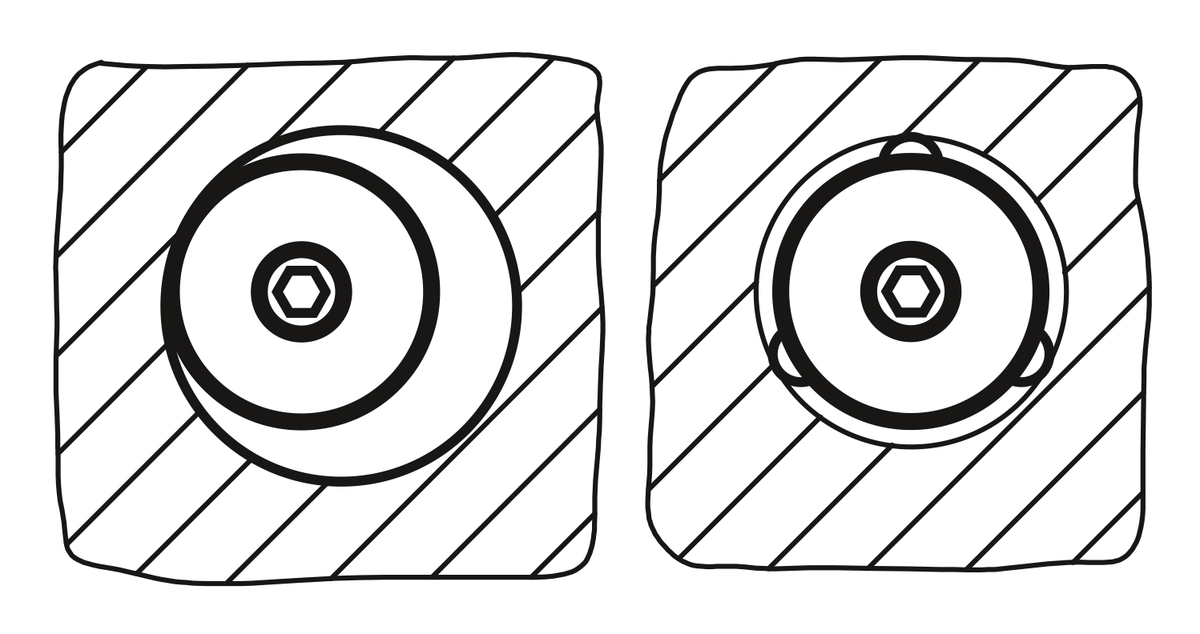

s kuličkami vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky.
Provedení B:
s šestihrany pro stěny otvorů s citlivým povrchem.
1) Montážní pomůcky:
Čep k přesnému určení polohy upínacích segmentů.
s kuličkami vhodný pro upínání v otvorech, kde lze tolerovat lehké otisky.
Provedení B:
s šestihrany pro stěny otvorů s citlivým povrchem.
1) Montážní pomůcky:
Čep k přesnému určení polohy upínacích segmentů.
