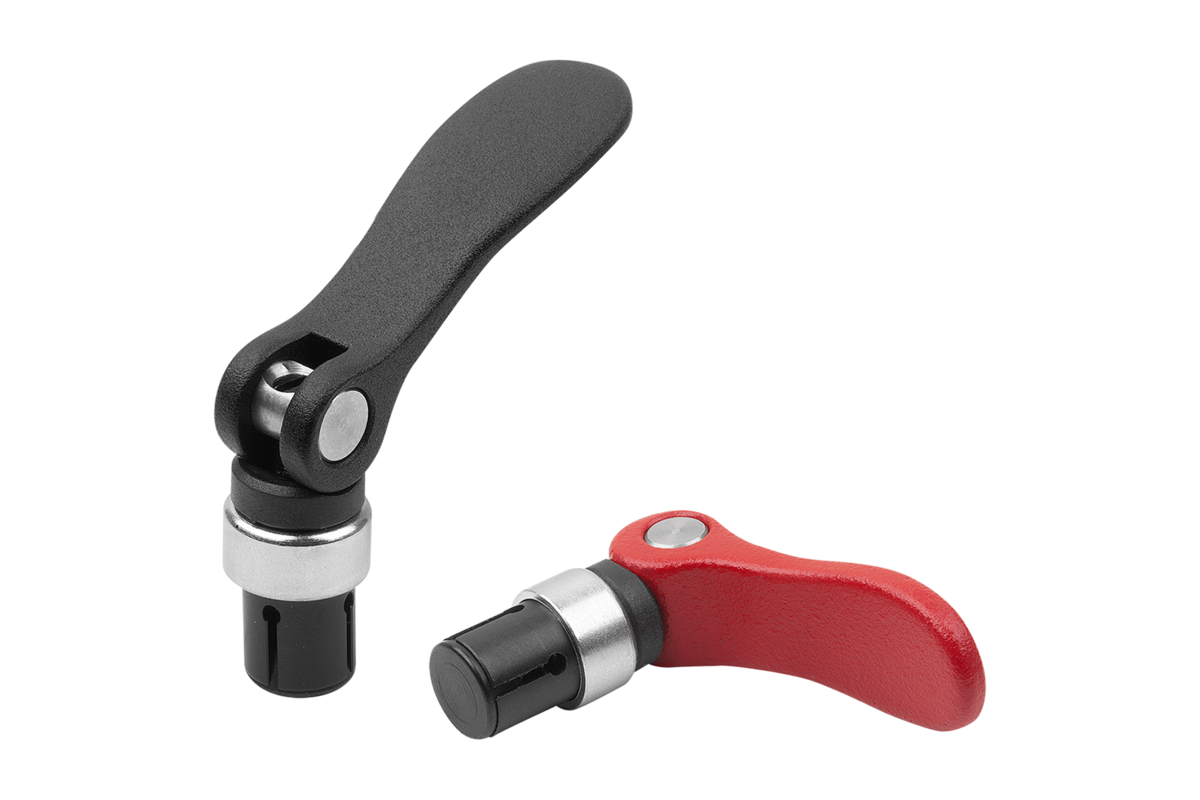

Patentovaný upínací systém umožňuje tvarově polohovat dvě součásti bez použití nářadí a poté je vzájemně silovým spojem upnout. Rozsah upnutí, resp. upínací sílu, lze nastavit.

Manipulační páka z hliníkového odlitku EN AC-46200.
Tlačná podložka z plastu PA 66 GF 35-X vyztuženého skelnými vlákny.
Osový čep z nerezové oceli.
Tahová kotva, podložka, upínací trn, talířová pružina z oceli.

Ovládací páka černě komaxitovaná s jemnou strukturou nebo červená RAL 3003 s jemnou strukturou.
Tlačná podložka, černá.
Podložka modře pasivovaná.
Tahová kotva a upínací trn brynýrovány.

Upínací sílu lze na tahové kotvě individuálně nastavit šroubovákem. Jako předběžné nastavení se doporučuje, aby excentrická páka byla ve svislé poloze, když upínací trn dosedá do otvoru.
Funkce upínacího systému byla testována v otvorech s tolerancí H7. Všechny hodnoty přídržné síly jsou orientační a jsou uvedeny bez bezpečnostního faktoru.
Vhodnost pro danou aplikaci musí ověřit uživatel.

Spojení dvou součástí lze uskutečnit bez použití nářadí. Součásti jsou v upnutém stavu optimálně vystředěné. Z důvodu kompaktní konstrukce lze upínací trn s excentrickou pákou používat i ve slepých otvorech. Na otvory se nekladou žádné zvláštní rozměrové nároky. Ani povrch či tvar nemusí vykazovat zvláštní vlastnosti.

Upínací systém se do otvoru zavádí v otevřeném stavu. Na začátku postupu zavírání dojde k rozepření upínacího trnu, který se tím ukotví ve spodním dílu. Díky integrovanému svazku talířových pružin vznikne efekt přitažení, který oba díly na konci procesu zavírání dodatečně vzájemně sepne.

1) aktivovaný
2) neaktivovaný
