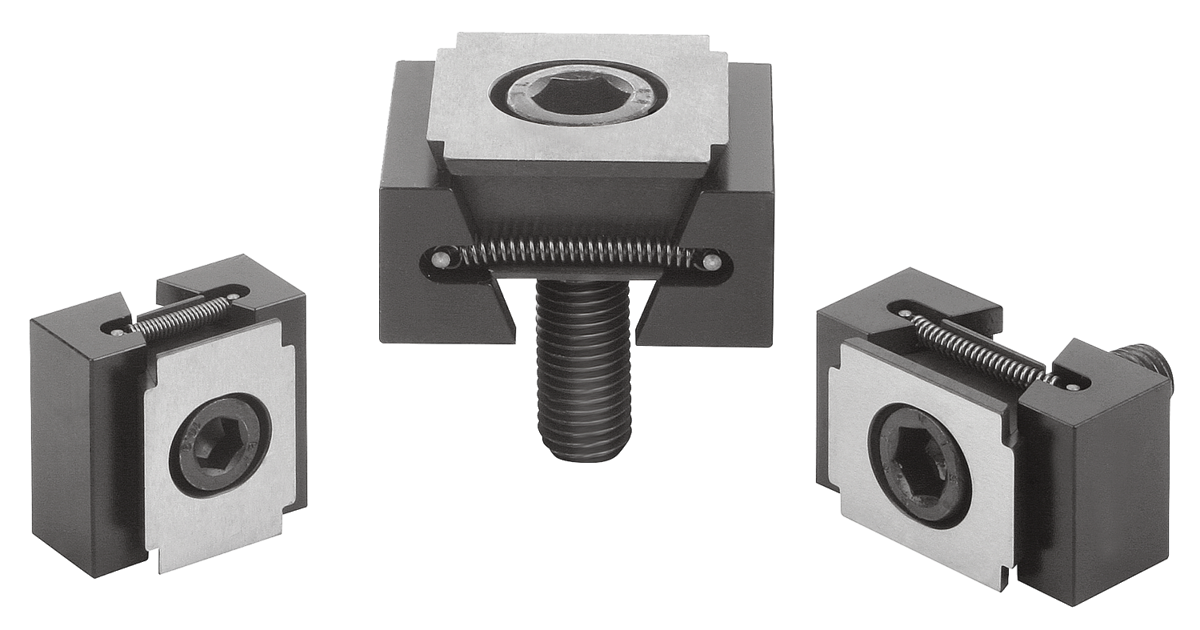

Dvojitý klín a upínací segmenty ze zušlechtěné oceli

Dvojitý klín a upínací segmenty zušlechtěné, černé.

Zvláštnost tohoto klínového upínače spočívá v jeho přídavku na opracování. Přídavek umožňuje přizpůsobení geometrii obrobku jeho obráběním. Kromě toho jsou upínače díky svému principu upínání vhodné také pro vícečetná upínání. Díky klínu umožňují dosažení velkých upínacích sil.
Dle volby lze klínové upínače připevnit šroubem nebo do T-drážky. Dotažením upínacího šroubu se oba upínací segmenty pohybují směrem ven a tlačí obrobek k pevným dorazům přípravku.
Podélné otvory ve dvojitých klínech umožňují posunutí upínače resp. vyrovnání tolerancí.

Dráha posuvu:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm

Zvláštnost klínových upínačů spočívá v přídavku na opracování, a to v délce 3 mm na každou čelist u provedení M8 a 5 mm u provedení M10, M12 a M16.

D) Válcový šroub DIN 6912

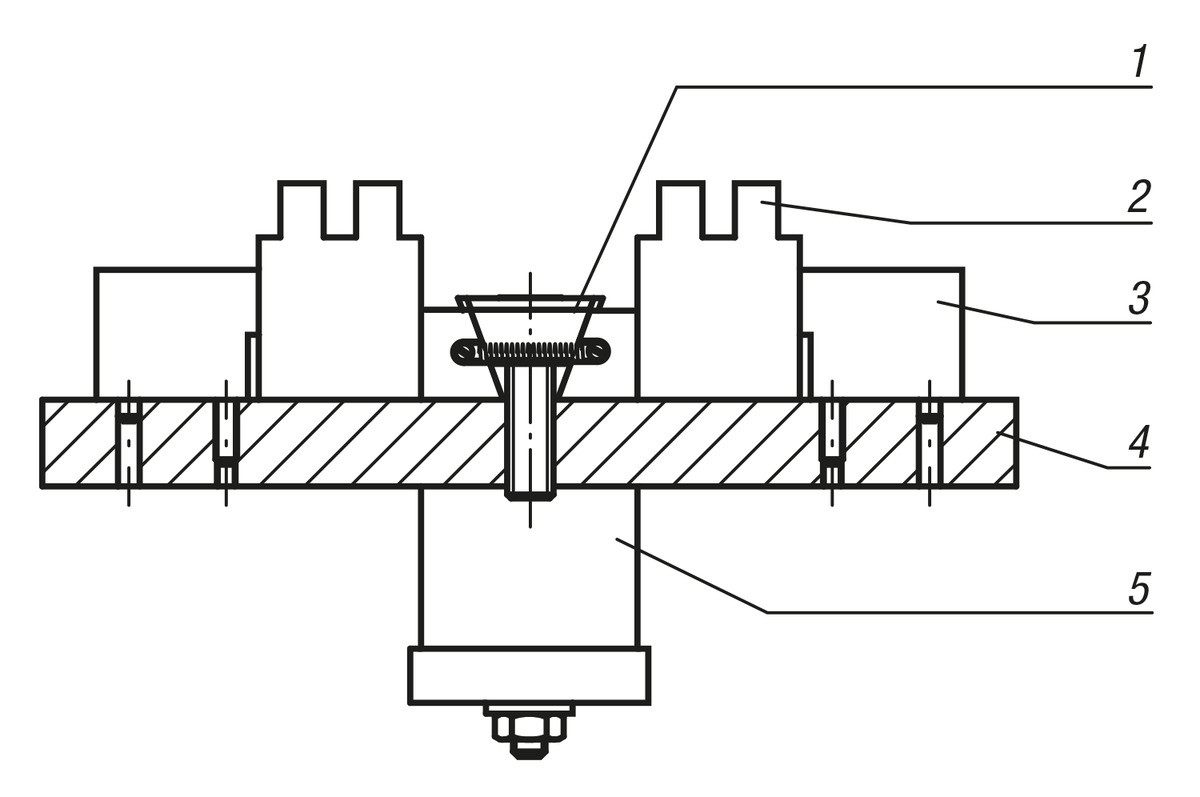

1) Klínový upínač
2) Obrobek
3) Přidržovač
4) Základová deska
5) Hydraulický/pneumatický válec
