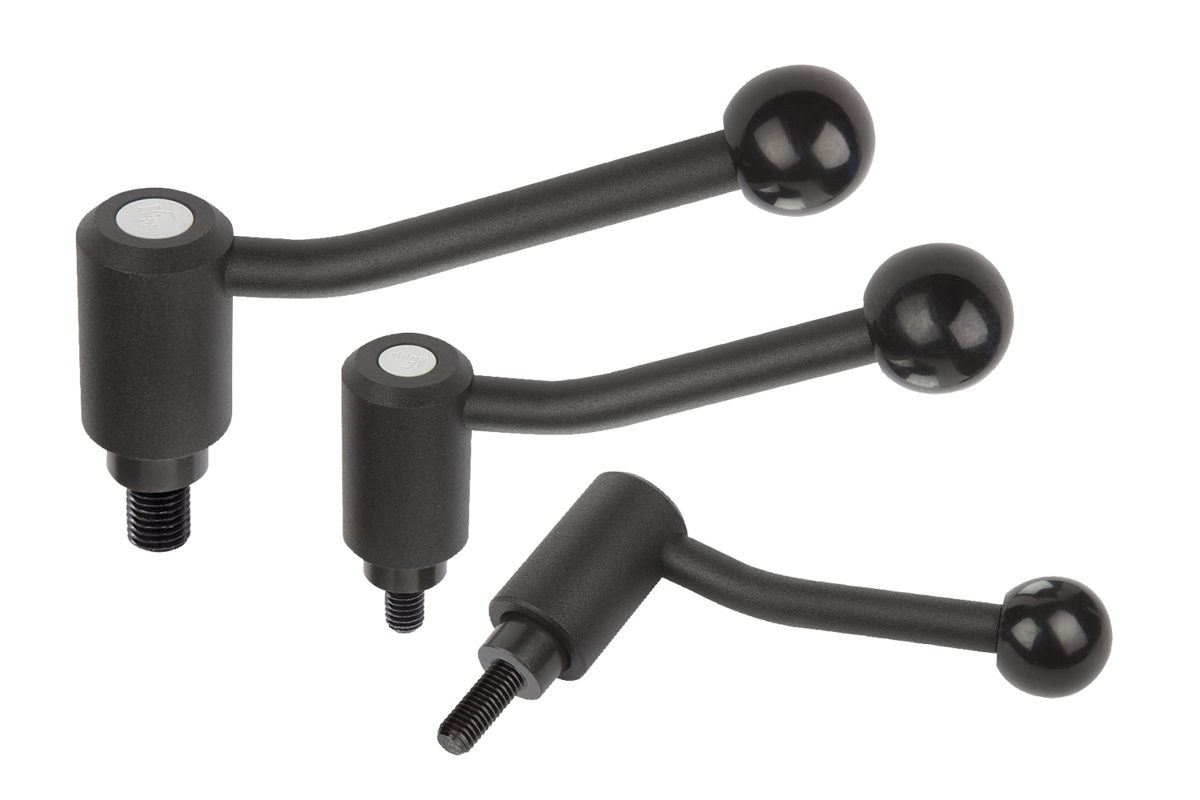

Materiál
Ocelové části třídy pevnosti 5.8.
Plastová kulová koncovka, černá.
Plastová kulová koncovka, černá.
Provedení
Potaženo umělou hmotou s jemnou strukturou, černé.
Zobrazit více
Zobrazit méně
Popis
Materiál
Ocelové části třídy pevnosti 5.8.
Plastová kulová koncovka, černá.
Plastová kulová koncovka, černá.
Provedení
Potaženo umělou hmotou s jemnou strukturou, černé.
Způsob ovládání
Aby se bezpečnostní upínací páky daly ovládat, musí se jejich úchyt zatlačit axiálním směrem až k úplnému zaskočení ozubení. Pak lze upínat nebo uvolňovat. Tlakem pružiny se uvolněná rukojeť zvedne a záběr se ihned zruší, čímž je bezpečnostní funkce obnovena. (Úchyt lze volně otáčet).
Na vyžádání
Další vnější závity, délky šroubů a nadstandardní provedení.
Rozměry ”H1” a ”A” je možné za příplatek dodat i v jiných délkách.
Rozměry ”H1” a ”A” je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres
1) Zaoblené ukončení závitu podle DIN EN ISO 4753
