Hřídel z nerezové oceli.
Těleso z plastu.
Plášť kabelu z PVC.

Těleso černé.
Plochý konektor 8pólový, 1x kolík.
Rádius ohybu kabelu > 17 mm (pevně instalovaný).

Pro otáčky ≤ 600 min-1.
Snadná montáž pro hřídele do max. Ø 20 mm.

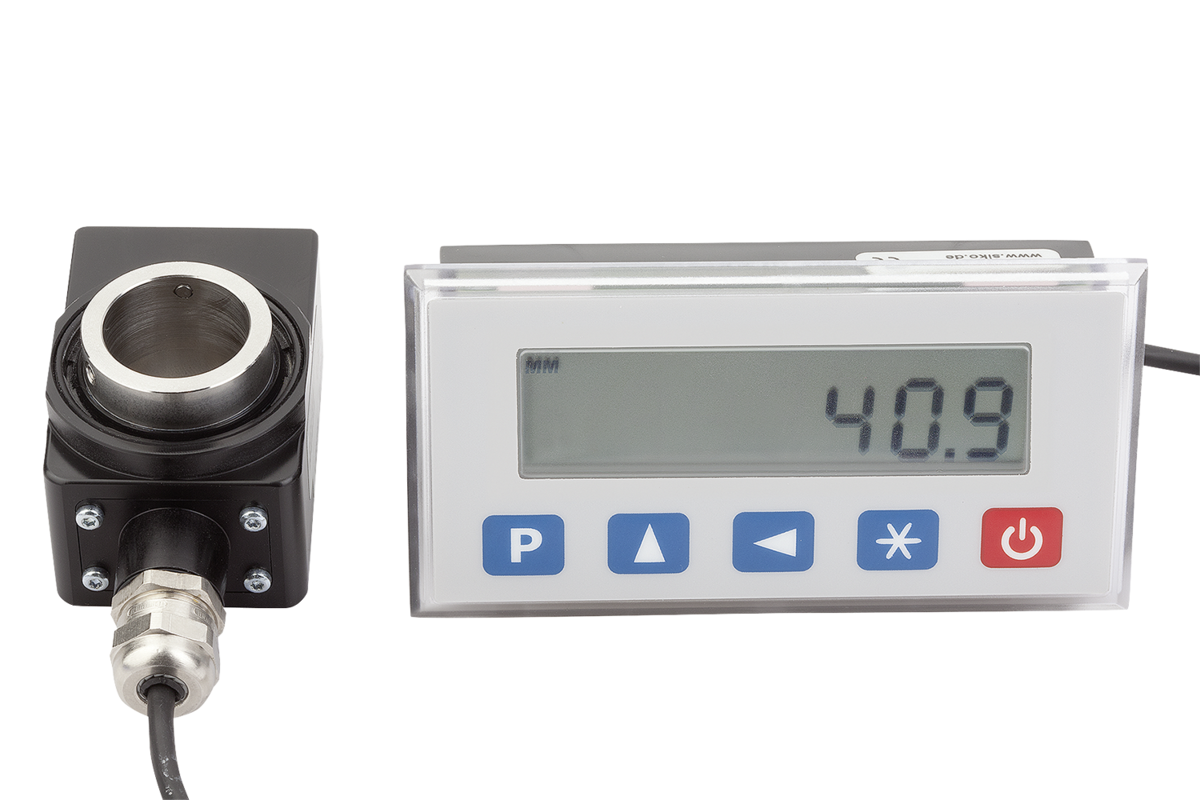

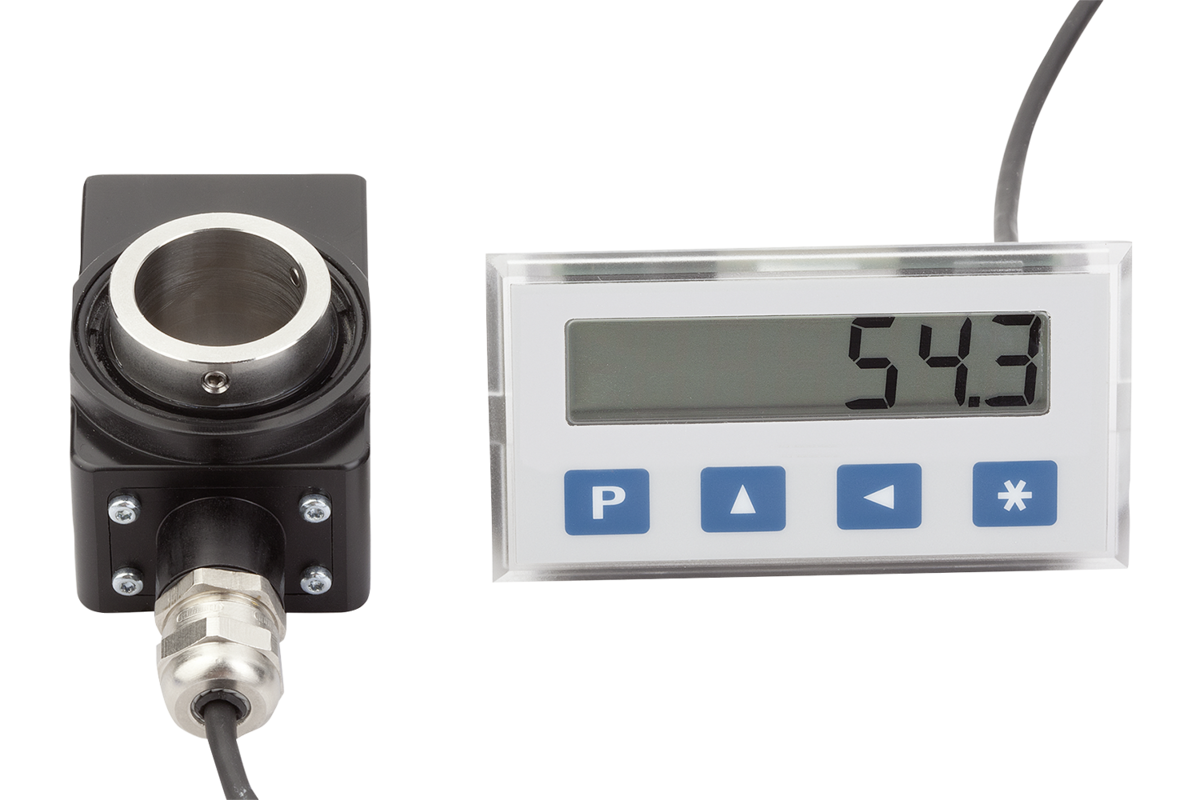

Zásuvné připojení na ukazatele polohy K1905 a K1906.
Napájení provozním napětím a příkon snímače se uskutečňují prostřednictvím následné elektroniky.
Rozlišení a měřicí rozsah jsou závislé na následné elektronice.

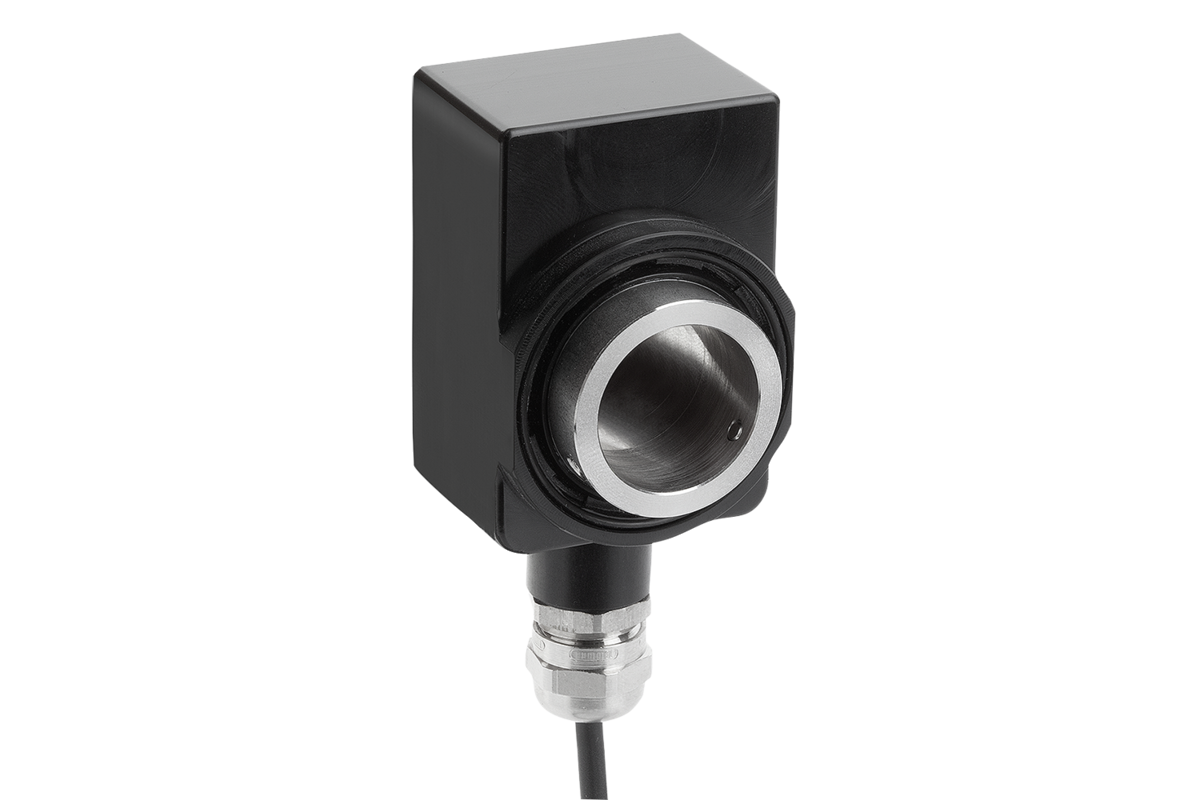

- Rotačně měřicí snímač
- Snímání je magnetické pomocí magnetového kola s 18 póly á 5 mm
- Elektrické krytí IP 65; EN 60529

- Teplota okolí 0…60 °C
- Skladovací teploty -10…70 °C

Montáž je třeba provést podle přiložených instrukcí pro uživatele.

Orosení není dovoleno.

1) Směr rotace
2) Těsnicí destička
3) Závitový kolík M3 (2x120°)

Ukazatele polohy K1905 a K1906.
Redukční pouzdra K1927.
