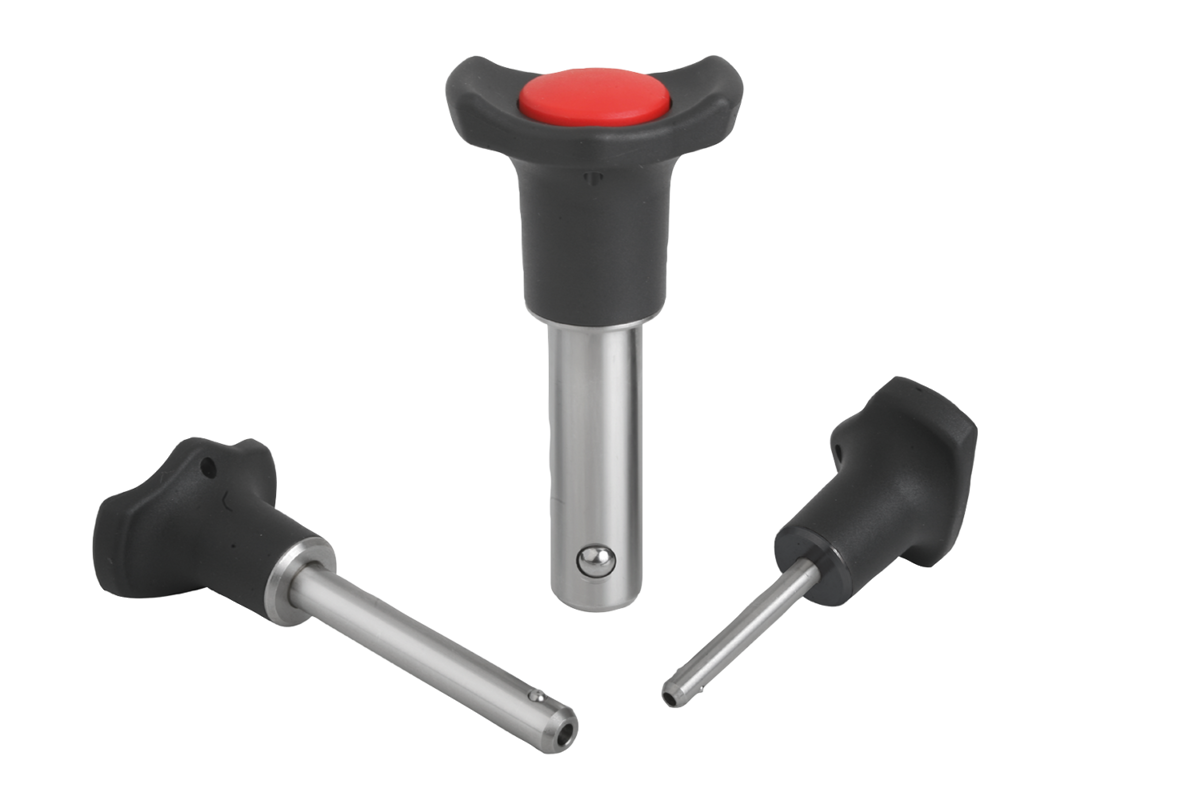

Rukojeť, tlačítko z termoplastu.
Ocelové části z nerezové oceli.

Rukojeť černá.
Tlačítko bezpečnostní, červené.
Ocelové části bez povrchové úpravy.

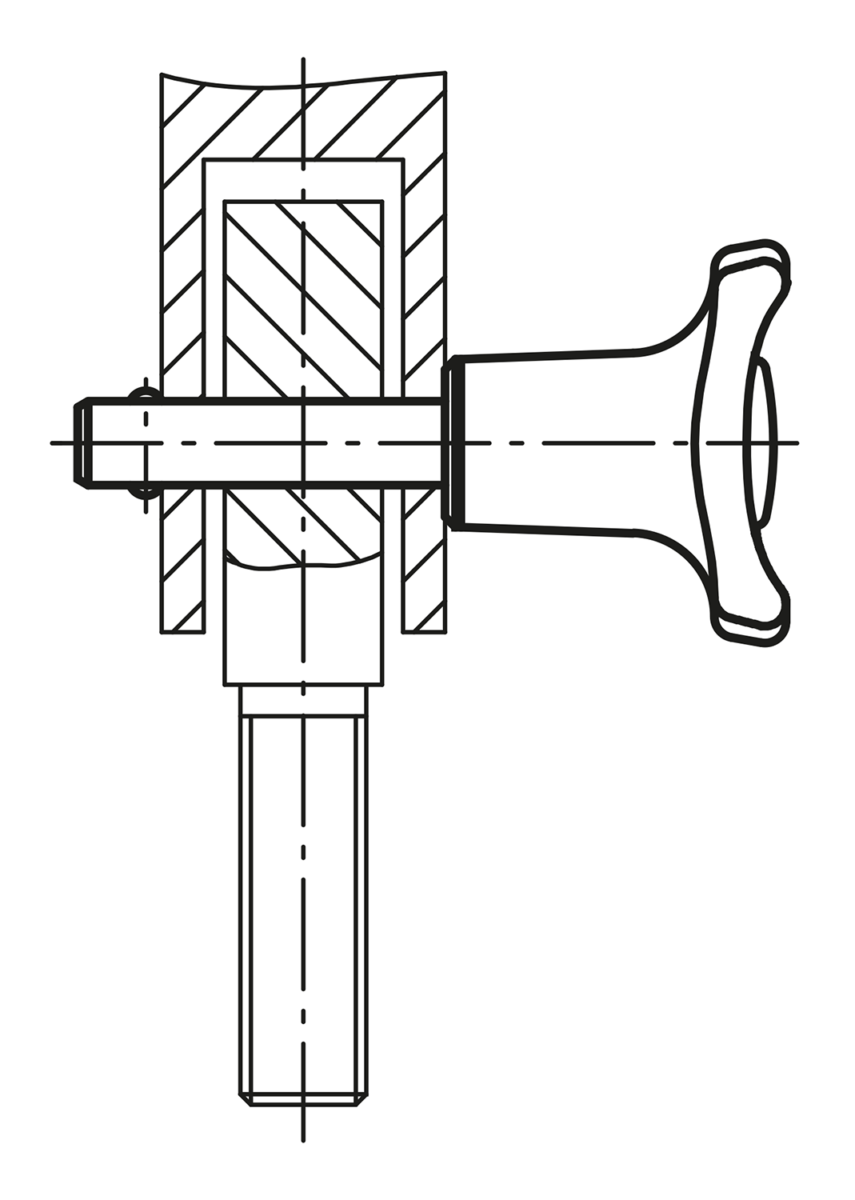

Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení dílů a obrobků.
Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky spojení bezpečně a neuvolnitelně.
Provedení A je vhodné pro oblasti použití, pro které musí být splněny vyšší a přesnější požadavky.

Pevnost ve střihu, dvoubodová (F) = S · τ aB max.

Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti.
Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.

Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.

Různorodost materiálů, u kterých se fixační čepy s kuličou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.

Provedení A:
Čepy broušeny, kovový svazek, vysoká axiální roztahovací síla.
Provedení B:
Čepy s tolerancí h9, plastový límec, nižší axiální roztahovací síla.

1) Kovový límec
2) Plastový límec

Upínací pouzdra pro zástrčné čepy s kuličkou K0724
Pojistný spirálový kabel K0367
Přídržné lano s očkem K0367
Závěsný kroužek K0367
