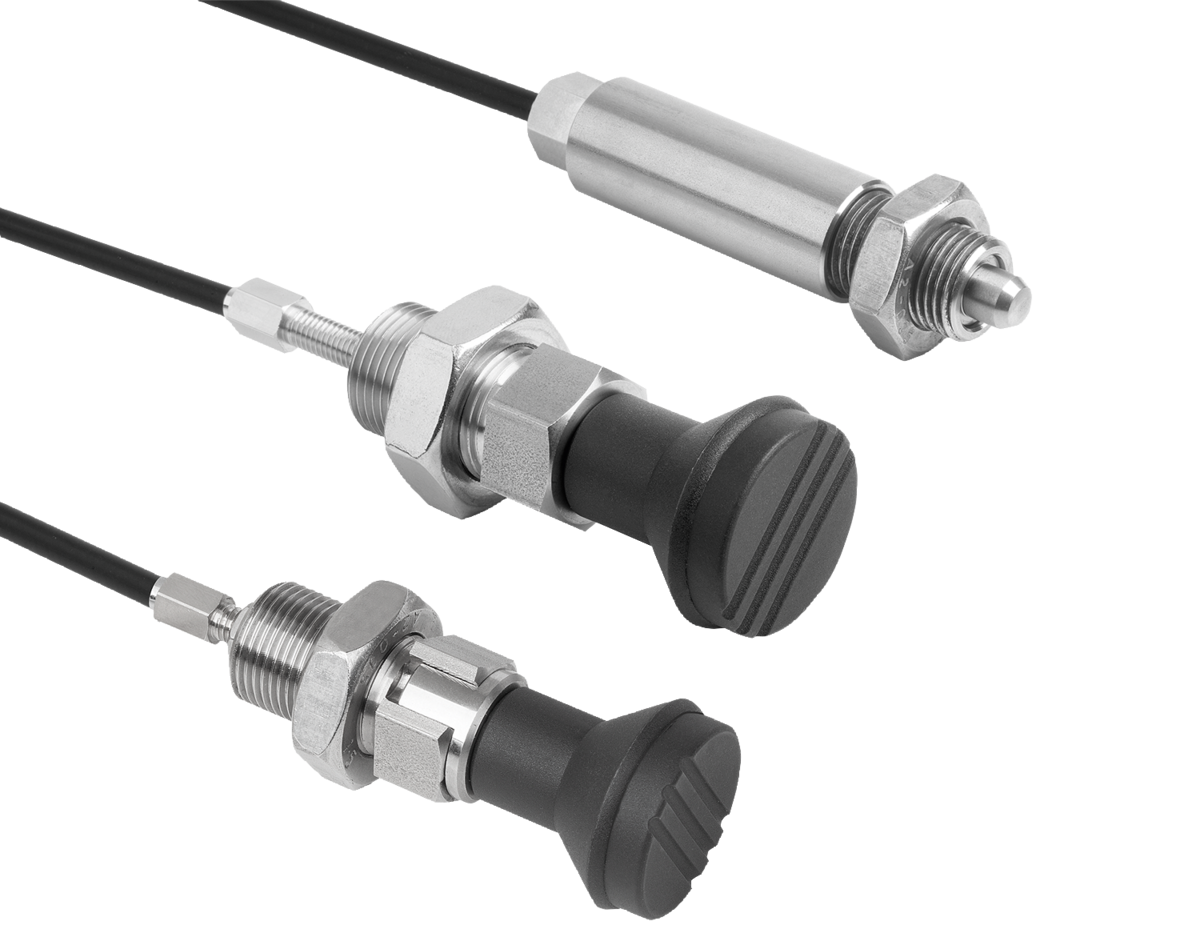

Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil.
Příkladem je aretace délková a výšková a také aretace polohy při konstrukci strojů, v nábytkářství a při výrobě speciálních vozidel.

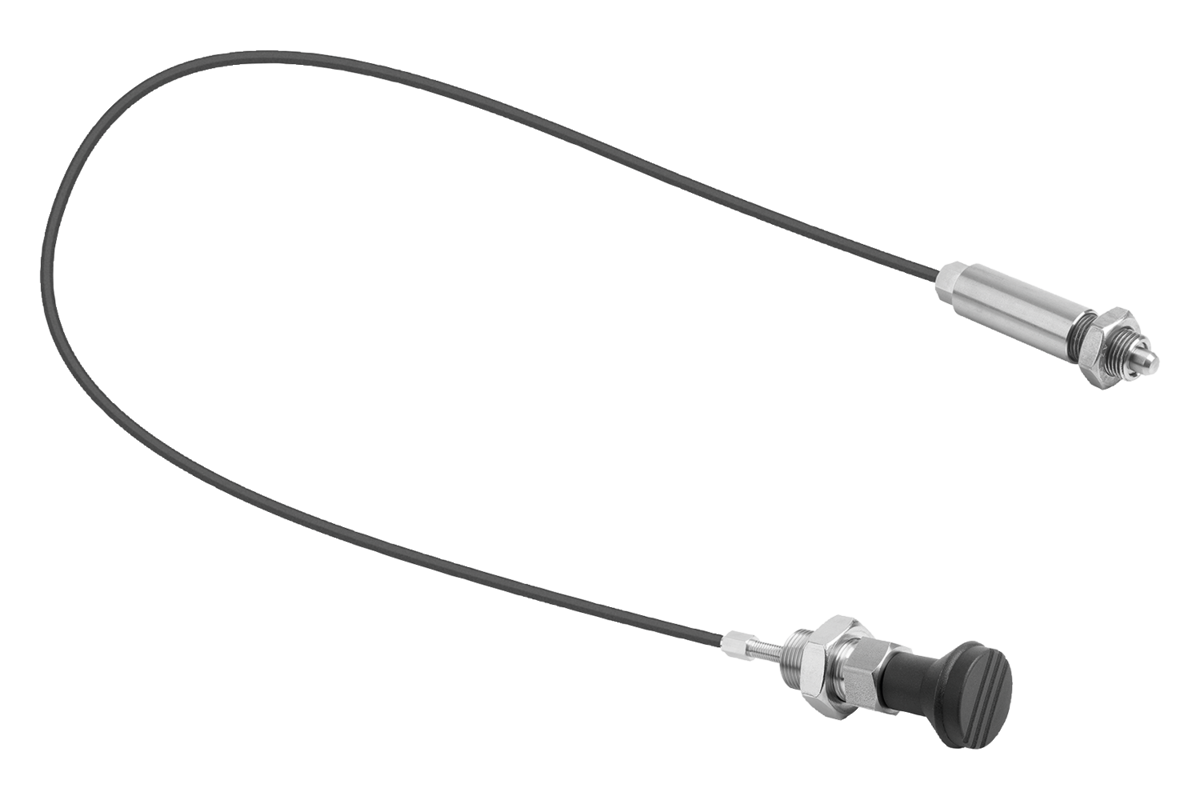

Aretační čepy s dálkovým ovládáním nacházejí uplatnění tehdy, je-li v nepřístupných montážních prostorách ztížená obsluha nebo je z ergonomických a bezpečnostních hledisek požadováno dálkové ovládání.

Spojení mezi aretačními čepy a stranou obsluhy zajišťuje bowdenové lanko. Kombinace aretačních čepů a ovládacího prvku tvoří kompletní systém, který lze používat mnohostranně. Má-li být vysunutí trvalé a má-li se zabránit zpětnému zaskočení aretačního kolíku, použije se ovládací prvek tvaru D se západkovou funkcí.
Alternativně k ovládacímu prvku slouží přiložená šroubová přípojka (Ø 5 x 7 mm) k zapojení specifického ovládacího prvku do systému.

Na výběr jsou různé délkové varianty bowdenového lanka.
Pro zajištění přesnosti lícování při daném použití lze bowdenové lanko při montáži příslušným způsobem zkrátit.

Ochrany proti korozi se dosahuje vhodnou volbou materiálu a povrchové úpravy. Drátěné lanko nebo plášť bowdenového lanka lze v případě potřeby snadno vyměnit.

Aretační čep:

Závitové pouzdro z nerezové oceli 1.4305.

Aretační kolík z nerezové oceli 1.4034.



Ovládací prvek z nerezové oceli 1.4305.

Úchytka hřibovitého tvaru z termoplastu.

Drátěné lano z nerezové oceli 1.4401.

Tažné pouzdro z ocelového drátu s plastovým povlakem uvnitř a zvenku.

Koncová pouzdra, stavěcí šrouby a šroubové přípojky z mosazi.

Aretační kolík, broušený a bez povrchové úpravy.
Plášť bowdenu černý.
Úchytka hřibovitého tvaru z termoplastu tmavošedá.

Aretační čepy s dálkovým ovládáním a ovládací prvek je nutné objednat samostatně.

Při montáži bowdenových lanek je třeba dbát na tyto body:
Délka volného konce lanka se v důsledku úhlu instalace, poloměru ohybu a zatížení může měnit. Proto je nutné délku opěrného ložiska (plášť bowdenu) po instalaci bowdenového lanka pomocí přiloženého seřizovacího šroubu upravit. Současně se pomocí seřizovacího šroubu nastaví předpětí bowdenového systému.
Při instalaci je zejména třeba dbát na to, aby byl dodržen minimální poloměr ohybu, v tomto případě R = 65 mm. Příliš malý poloměr může vést ke zvýšenému opotřebení a většímu tření.
Ke krátkodobému nedodržení minimálního poloměru ohybu při montáži by rovněž nemělo docházet, protože by se mohl poškodit plášť bowdenu. Plášť je kromě toho navržen pouze pro zachycení tlakových sil. Při příliš silném tahu se protahuje a tím trvale poškozuje uvnitř uložená spirála.

Aretační čepy s dálkovým ovládáním:

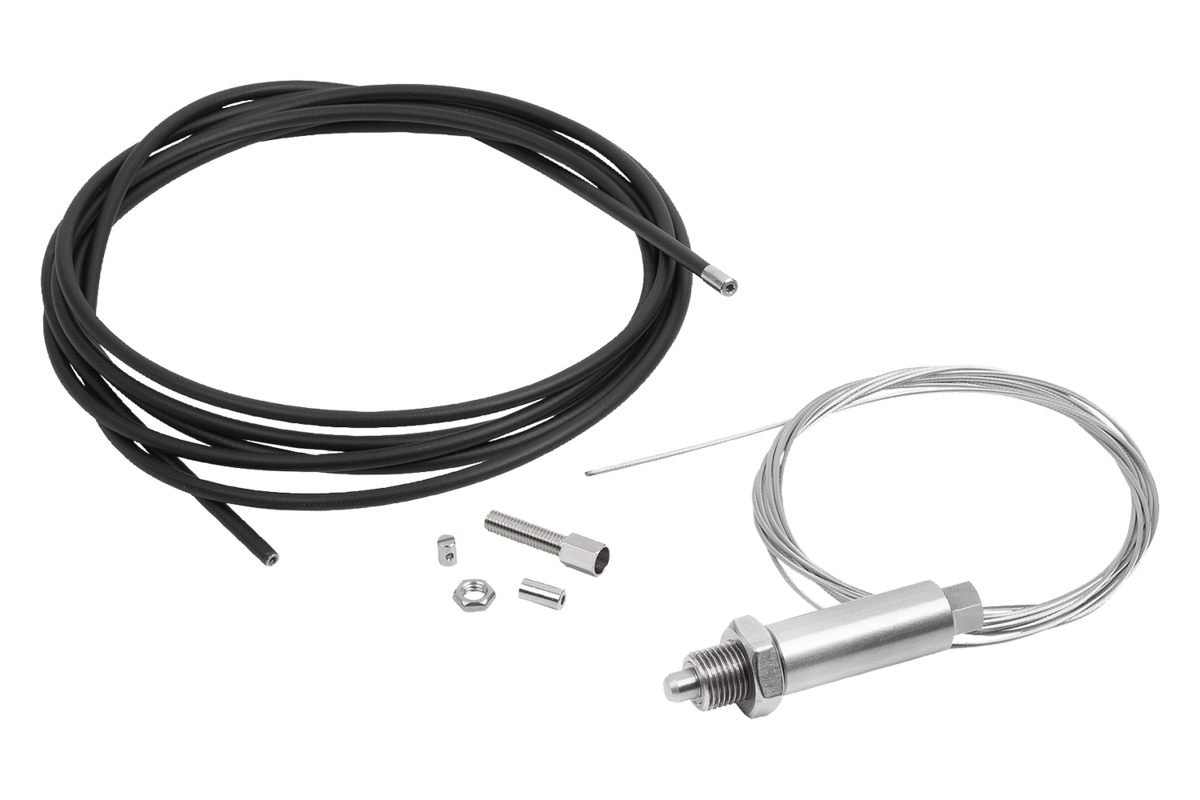

Aretační čepy s předmontovaným lankem, pláštěm, koncovkou, seřizovacím šroubem M6 x 34 mm a šroubovou spojkou Ø 5 x 7 mm.

Ovládací prvek:
Ovládací prvek s plastovým víčkem.

Nadstandardní provedení.

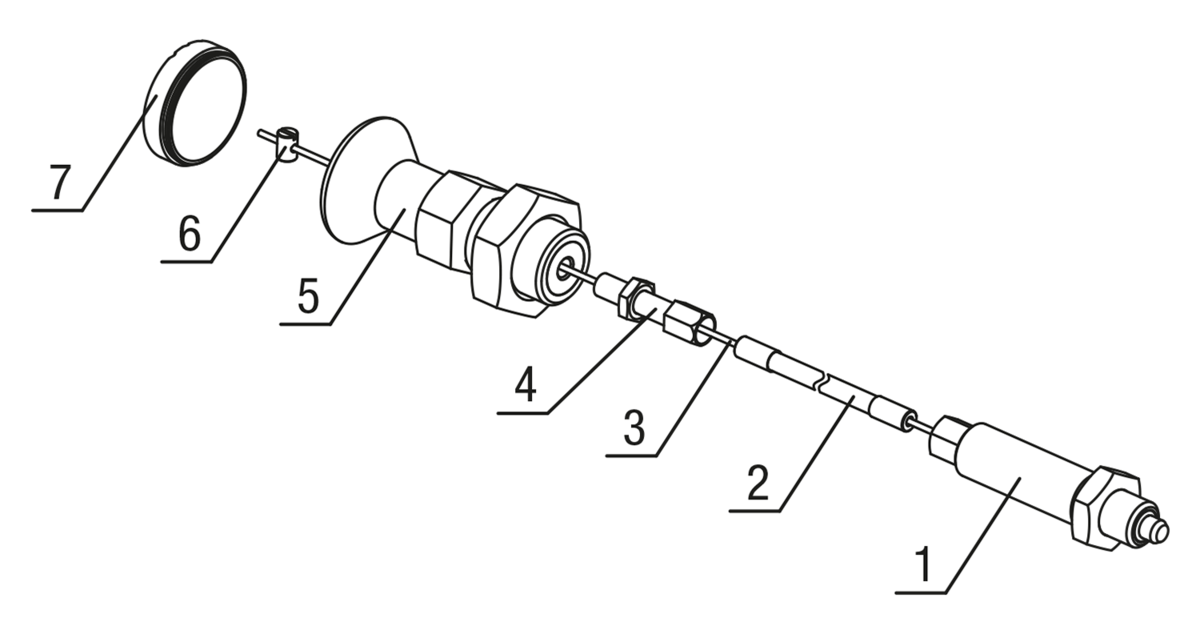

1) Aretační čep
2) Plášť bowdenu
3) Bowdenové lanko
4) Seřizovací šroub
5) Ovládací prvek
6) Šroubové přípojky
7) Víčko

Provedení B: bez aretační drážky, s protimaticí
Provedení D: s aretační drážkou, s protimaticí
