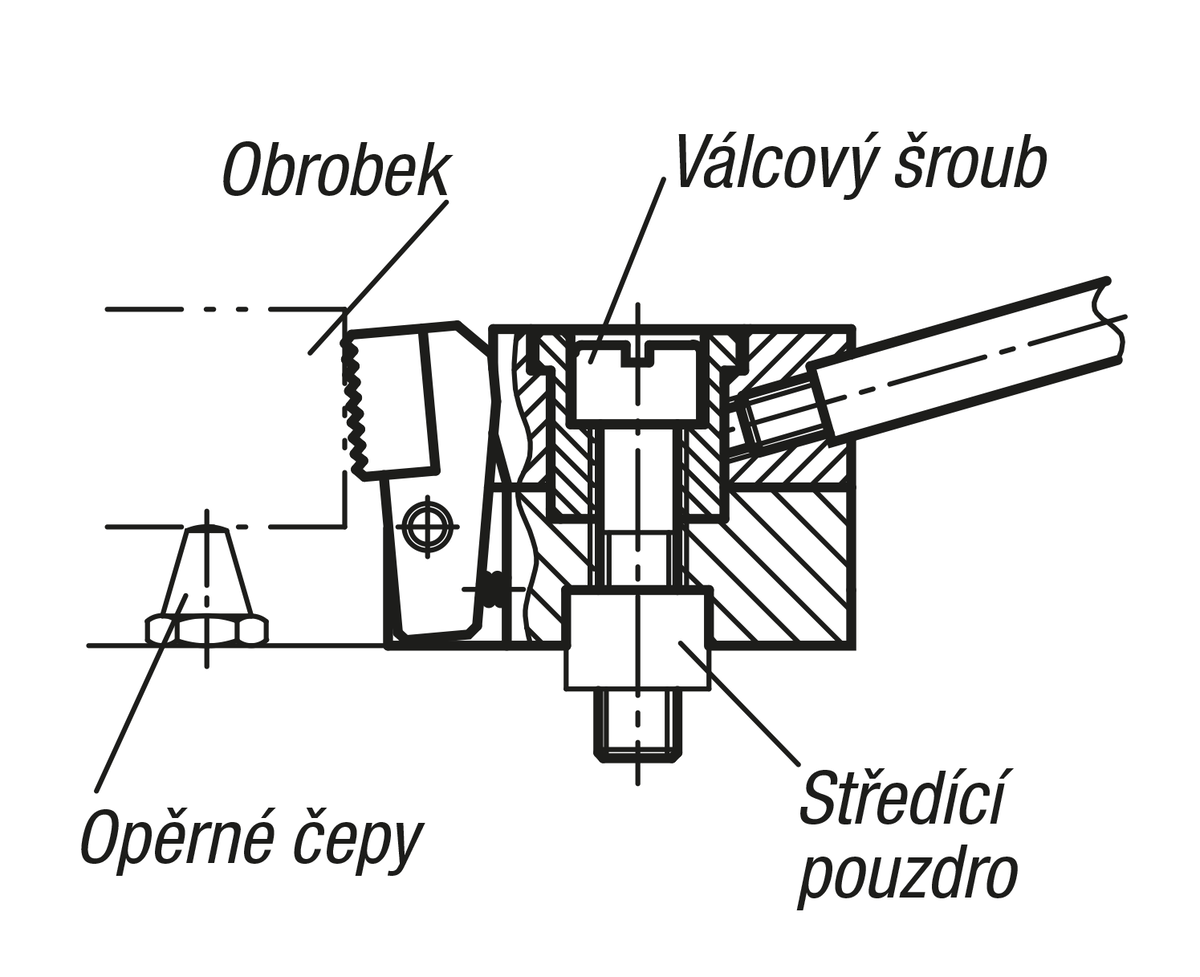

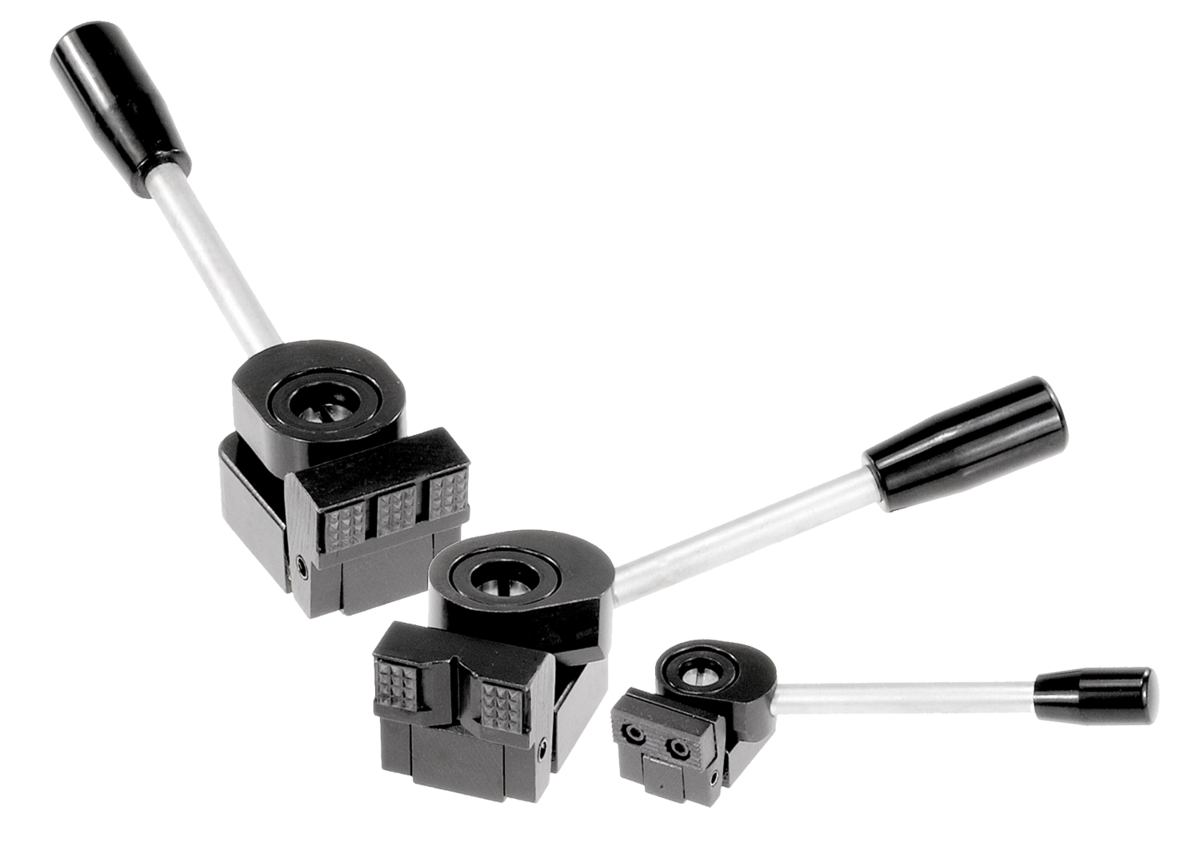

PopisMateriál:Ocel.Provedení: Cementováno a brynýrováno.Upozornění:Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce.
Přítlačný upínač lze pomocí středícího pouzdra polohovat a upínat na modulární rastrové desky.
Provedení K0035.006010, K0035.006015, K0035.006030 a K0035.006035 mají 2 oválné vložky z tvrzeného kovu.
Upínací síla:K0035.006... = 3800 N
K0035.010... = 7200 N
Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list K0035 Přítlačný upínač 279 kB

Výkresy (celkový přehled)

Přítlačný upínač

Přítlačný upínač

více informací

Výkresy

Přítlačný upínač

Výběr/filtr zboží

Objednací čísloProvedeníProvedení 1ABDD1EHH1KLL1L2L3RF
N
CADPřís.CenaObjednat
K0035.006005Apravé38,52512M6112545422201741103800 2 886,03 CZK
K0035.010005Apravé58,54018M1018407463531,52761437200 4 169,88 CZK
K0035.006025Alevé38,52512M6112545422201741103800 2 886,03 CZK
K0035.010025Alevé58,54018M1018407463531,52761437200 4 169,88 CZK

Přítlačný upínač

více informací

Výkresy

Přítlačný upínač

Výběr/filtr zboží

Objednací čísloProvedeníProvedení 1ABDD1EHH1KLL1L2L3RF
N
CADPřís.CenaObjednat
K0035.006010Bpravé38,52512M6ø824453,522201741103800 2 890,60 CZK
K0035.010010Bpravé58,54018M1012,739745,53731,52761437200 4 908,90 CZK
K0035.006030Blevé38,52512M6ø824453,522201741103800 2 886,03 CZK
K0035.010030Blevé58,54018M1012,739745,53731,52761437200 4 908,90 CZK

Přítlačný upínač

více informací

Výkresy

Přítlačný upínač

Výběr/filtr zboží

Objednací číslo

ProvedeníProvedení 1ABDD1D2
max.
D3
min.
EHH1KLL1L2L3RF=
Upínací
síla N
CADPřís.CenaObjednat
K0035.006015Cpravé38,52512M69,52,5ø824453,522201741103800 3 007,86 CZK
K0035.010015Cpravé58,54018M10274,512,739745,53731,52761437200 4 866,86 CZK
K0035.006035Clevé38,52512M69,52,5ø824453,522201741103800 3 007,86 CZK
K0035.010035Clevé58,54018M10274,512,739745,53731,52761437200 4 866,86 CZK

Přítlačný upínač

více informací

Výkresy

Přítlačný upínač

Výběr/filtr zboží

Objednací čísloProvedeníProvedení 1ABDD1EHH1KLL1L2L3RF
N
CADPřís.CenaObjednat
K0035.006020Dpravé38,52512M61125454,522201741103800 2 882,02 CZK
K0035.010020Dpravé58,54018M10184074734,531,52761437200 4 182,18 CZK
K0035.006040Dlevé38,52512M61125454,522201741103800 2 953,52 CZK
K0035.010040Dlevé58,54018M10184074734,531,52761437200 4 182,18 CZK
