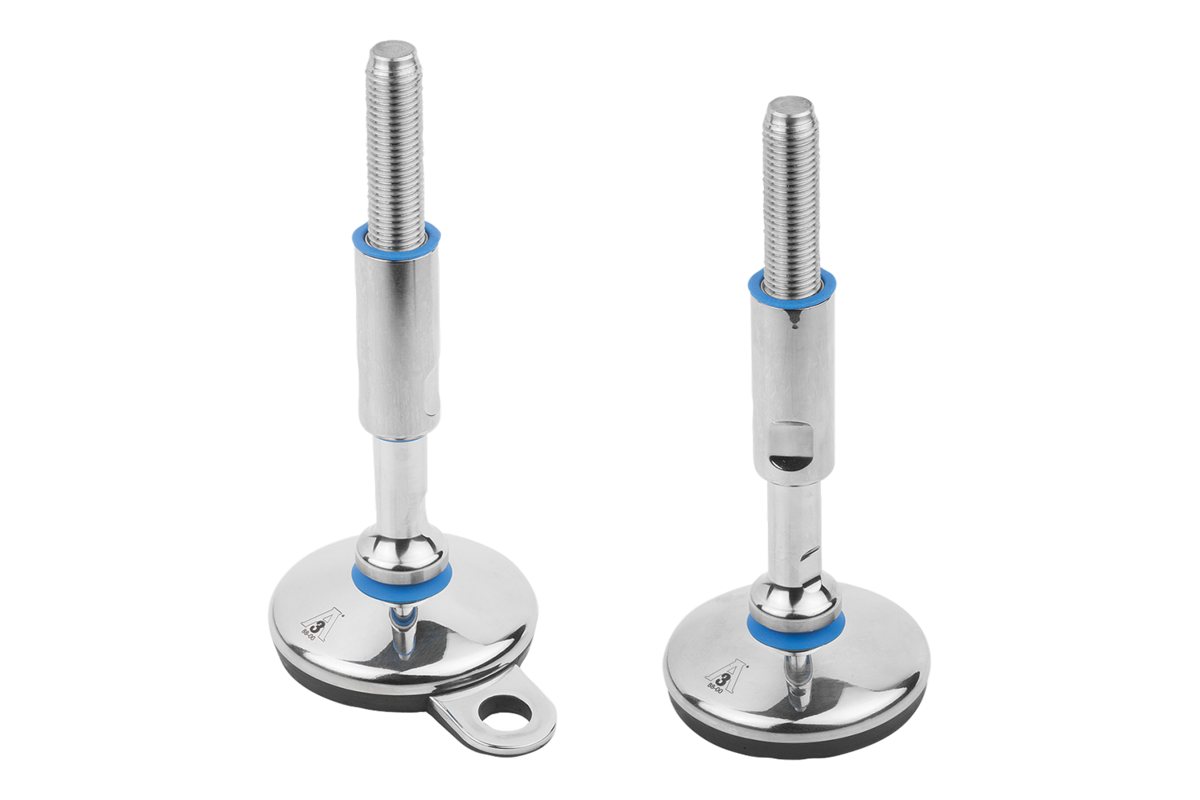

K1303Stavitelné nožky v Hygienic DESIGN |
zpět |
|
|
PopisMateriál:Kruhová základna a závitové vřeteno z nerezové oceli 1.4301.
Pryžová dosedací plocha (NBR) 85 Shore +/-5, s certifikací FDA.
Pryžové těsnění se silikonem, s certifikací FDA.Provedení: Kruhové základny, leštěné do vysokého lesku Závitové vřeteno bez povrchové úpravy Pryžová dosedací plocha, černá. Pryžové těsnění, modré.Upozornění:Certifikováno podle standardu 3-A Sanitary.
Vysoká kvalita povrchu a dvojnásobné utěsnění závitu a speciální těsnění na kloubu vřetene stavěcí nohy stroje zabraňuje přilnutí nečistot a snižuje doby čištění na minimum.
Noha stroje se dodává s logem 3-A.Použití:Noha stroje je vhodná speciálně pro stroje, zařízení a přístroje v potravinářském průmyslu, pivovarech, mlékárnách, nápojovém a farmaceutickém průmyslu.Příslušenství:Těsnicí podložka a podložka K1491 Hygienic USIT®.
Šestihranná uzavřená matice s nákružkem K1493.
Kryt závitu K1821. Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

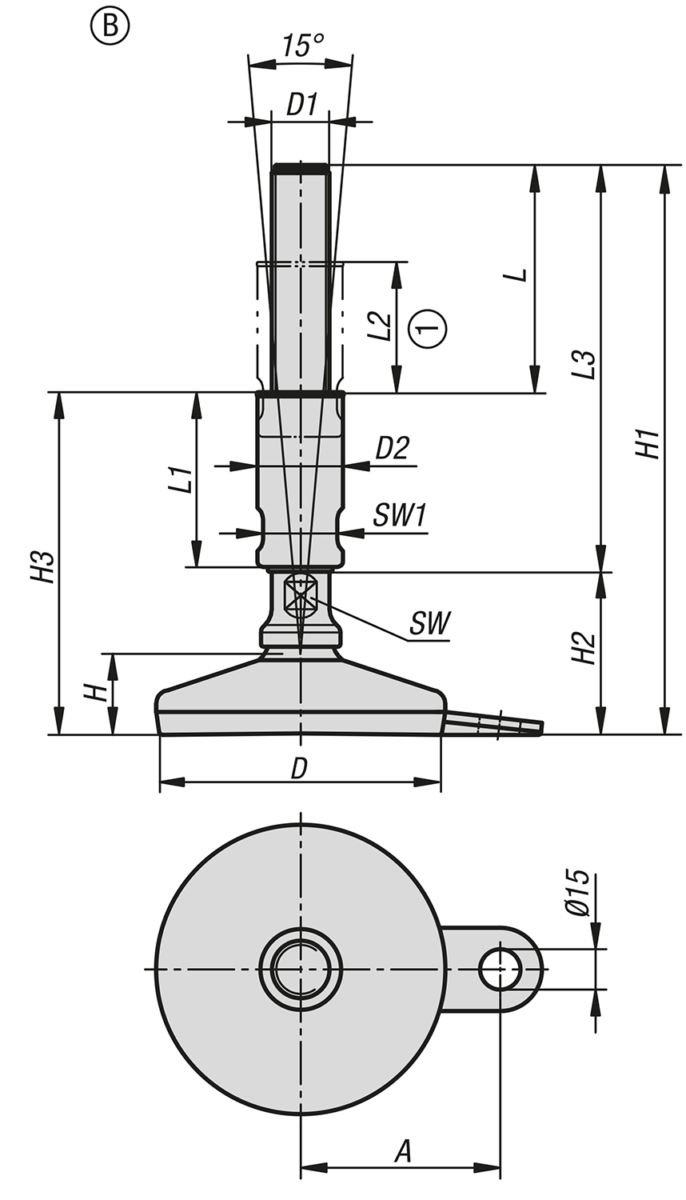

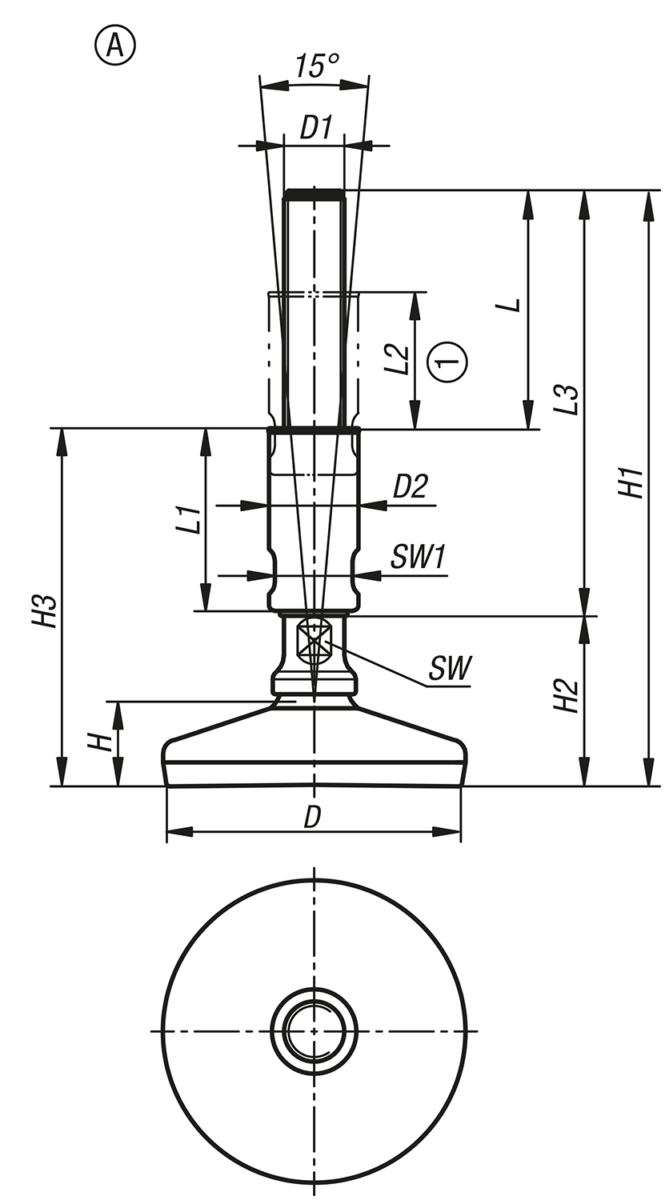

Výkresy (celkový přehled) |
Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Zatížitelnost max. kN (jen při statickém zatížení) | CAD | Přís. | Cena | Objednat |
---|
K1303.106012X140 | A | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 1 769,48 CZK | | K1303.106012X190 | A | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 2 139,85 CZK | | K1303.106016X140 | A | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 1 769,48 CZK | | K1303.106016X190 | A | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 2 144,14 CZK | | K1303.108016X140 | A | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | | | 1 838,69 CZK | | K1303.108016X190 | A | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 2 207,63 CZK | | K1303.108020X140 | A | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 1 930,79 CZK | | K1303.108020X190 | A | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 2 227,37 CZK | | K1303.108024X140 | A | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 2 099,24 CZK | | K1303.108024X190 | A | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 2 379,81 CZK | | K1303.110016X140 | A | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 1 927,35 CZK | | K1303.110016X190 | A | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 2 295,44 CZK | | K1303.110020X140 | A | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 2 018,87 CZK | | K1303.110020X190 | A | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 2 315,74 CZK | | K1303.110024X140 | A | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 2 187,04 CZK | | K1303.110024X190 | A | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 2 467,89 CZK | | K1303.112016X140 | A | 120 | M16 | 24 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 13 | 20 | 30 | | | 2 183,32 CZK | | K1303.112016X190 | A | 120 | M16 | 24 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 13 | 20 | 30 | | | 2 551,69 CZK | | K1303.112020X140 | A | 120 | M20 | 30 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 17 | 26 | 30 | | | 2 275,70 CZK | | K1303.112020X190 | A | 120 | M20 | 30 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 17 | 26 | 30 | | | 2 572,28 CZK | | K1303.112024X140 | A | 120 | M24 | 35 | 32 | 200 | 60 | 121 | 79 | 60 | 45 | 140 | 20 | 30 | 30 | | | 2 443,87 CZK | | K1303.112024X190 | A | 120 | M24 | 35 | 32 | 250 | 60 | 146 | 104 | 85 | 70 | 190 | 20 | 30 | 30 | | | 2 724,15 CZK | |
|
Objednací číslo | Provedení | A | D | D1 | D2 | H | H1 | H2 | H3 | L | L1 | L2 | L3 | SW | SW1 | Zatížitelnost max. kN (jen při statickém zatížení) | CAD | Přís. | Cena | Objednat |
---|
K1303.206012X140 | B | 45 | 60 | M12 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 1 876,16 CZK | | K1303.206012X190 | B | 45 | 60 | M12 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 2 245,39 CZK | | K1303.206016X140 | B | 45 | 60 | M16 | 24 | 23 | 191 | 51 | 112 | 79 | 60 | 45 | 140 | 13 | 20 | 10 | | | 1 876,16 CZK | | K1303.206016X190 | B | 45 | 60 | M16 | 24 | 23 | 241 | 51 | 137 | 104 | 85 | 70 | 190 | 13 | 20 | 10 | | | 2 249,68 CZK | | K1303.208016X140 | B | 54 | 80 | M16 | 24 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 13 | 20 | 20 | | | 1 927,35 CZK | | K1303.208016X190 | B | 54 | 80 | M16 | 24 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 13 | 20 | 20 | | | 2 295,44 CZK | | K1303.208020X140 | B | 54 | 80 | M20 | 30 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 17 | 26 | 20 | | | 2 018,87 CZK | | K1303.208020X190 | B | 54 | 80 | M20 | 30 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 17 | 26 | 20 | | | 2 315,74 CZK | | K1303.208024X140 | B | 54 | 80 | M24 | 35 | 25 | 193 | 53 | 114 | 79 | 60 | 45 | 140 | 20 | 30 | 20 | | | 2 187,04 CZK | | K1303.208024X190 | B | 54 | 80 | M24 | 35 | 25 | 243 | 53 | 139 | 104 | 85 | 70 | 190 | 20 | 30 | 20 | | | 2 467,89 CZK | | K1303.210016X140 | B | 69 | 100 | M16 | 24 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 13 | 20 | 25 | | | 2 039,18 CZK | | K1303.210016X190 | B | 69 | 100 | M16 | 24 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 13 | 20 | 25 | | | 2 407,55 CZK | | K1303.210020X140 | B | 69 | 100 | M20 | 30 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 17 | 26 | 25 | | | 2 130,99 CZK | | K1303.210020X190 | B | 69 | 100 | M20 | 30 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 17 | 26 | 25 | | | 2 427,85 CZK | | K1303.210024X140 | B | 69 | 100 | M24 | 35 | 28 | 196 | 56 | 117 | 79 | 60 | 45 | 140 | 20 | 30 | 25 | | | 2 299,44 CZK | | K1303.210024X190 | B | 69 | 100 | M24 | 35 | 28 | 246 | 56 | 142 | 104 | 85 | 70 | 190 | 20 | 30 | 25 | | | 2 579,72 CZK | |
|
|
Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
